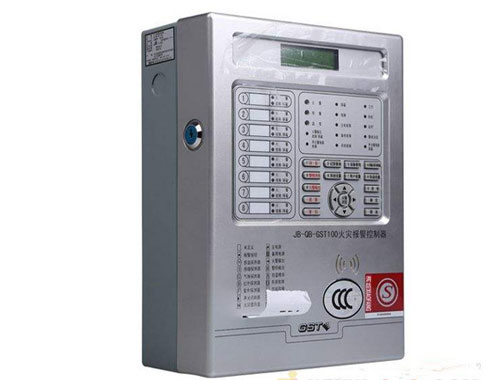

JB-QB-GST100火災報警控制器安裝使用說明書
JB-QB-GST100 火災報警控制器是海灣公司充分調研消防市場需求，總結多年消防工程經驗，融會國標 GB 4717-2005《火災報警控制器》的要求和精神，并參考了歐洲標準 EN 54-2 和EN 54-4 的相關要求，設計的新一代智慧報警控制器。
控制器采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特點。系統采用漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息。系統設計最大容量為 128 個總線控制點，可掛接探測器類設備和訊響器。
控制器具有聯網功能。
本說明書應由專人負責，妥善保管，以備日后查用。
前 言
JB-QB-GST100 火災報警控制器是海灣公司充分調研消防市場需求，總結多年消防工程經
驗，融會國標 GB 4717-2005《火災報警控制器》的要求和精神，并參考了歐洲標準 EN 54-2 和
EN 54-4 的相關要求，設計的新一代智慧報警控制器。
控制器采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特
點。系統采用漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息。系統
設計最大容量為 128 個總線控制點，可掛接探測器類設備和訊響器。
控制器具有聯網功能。
本說明書應由專人負責，妥善保管，以備日后查用。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
I
目 目 錄
第一章 JB-QB-GST100 火災報警控制器 簡介 ........................... 錯誤！未定義書簽。
第二章 用戶使用說明 ................................................................... 錯誤！未定義書簽。
2.1 警告、標志 .......................................................................... 錯誤！未定義書簽。
2.2 操作與菜單結構簡介 .......................................................... 錯誤！未定義書簽。
2.3 開機與關機 .......................................................................... 錯誤！未定義書簽。
2.4 火警信息與處理 .................................................................. 錯誤！未定義書簽。
2.4.1 火警信息顯示 ................................................................ 錯誤！未定義書簽。
2.4.2 火警的一般處理方法 .................................................... 錯誤！未定義書簽。
2.5 故障信息與處理 .................................................................. 錯誤！未定義書簽。
2.5.1 故障信息顯示 ................................................................ 錯誤！未定義書簽。
2.5.2 故障的一般處理方法 .................................................... 錯誤！未定義書簽。
2.6 其它信息顯示及處理 .......................................................... 錯誤！未定義書簽。
2.6.1 預警信息 ........................................................................ 錯誤！未定義書簽。
2.6.2 監管信息 ........................................................................ 錯誤！未定義書簽。
2.6.3 反饋信息 ........................................................................ 錯誤！未定義書簽。
2.6.4 延時信息 ........................................................................ 錯誤！未定義書簽。
2.6.5 屏蔽信息 ........................................................................ 錯誤！未定義書簽。
2.6.6 多種信息同時發生時的顯示方式 ................................ 錯誤！未定義書簽。
2.6.7 多種信息的聲音提示及控制 ........................................ 錯誤！未定義書簽。
2.7 現場報警聲音提示及控制 .................................................. 錯誤！未定義書簽。
2.8 現場人群疏散控制 .............................................................. 錯誤！ 未定義書簽。
2.9 火警輸出接口控制 .............................................................. 錯誤！未定義書簽。
2.10 復位功能 .............................................................................. 錯誤！未定義書簽。
2.11 鍵盤解鎖和鎖鍵盤 .............................................................. 錯誤！未定義書簽。
2.11.1 鍵盤解鎖 ........................................................................ 錯誤！未定義書簽。
2.11.2 鎖鍵 ................................................................................ 錯誤！未定義書簽。
2.12 數據輸入的一般方法 .......................................................... 錯誤！未定義書簽。
2.13 菜單操作的一般方法 .......................................................... 錯誤！未定義書簽。
2.14 記錄信息查詢 ...................................................................... 錯誤！未定義書簽。
2.14.1 全部記錄檢查 ................................................................ 錯誤！未定義書簽。
2.14.2 火警記錄檢查 ................................................................ 錯誤！未定義書簽。
2.14.3 系統設備檢查 ................................................................ 錯誤！未定義書簽。
2.15 設備的屏蔽與取消屏蔽 ...................................................... 錯誤！未定義書簽。
2.16 防盜設置 .............................................................................. 錯誤！未定義書簽。
2.17 用戶設置 .............................................................................. 錯誤！未定義書簽。
2.17.1 打印設置 ........................................................................ 錯誤！未定義書簽。
2.17.2 時間設置 ........................................................................ 錯誤！未定義書簽。
2.17.3 設備監測 ........................................................................ 錯誤！未定義書簽。
2.18 自檢 ...................................................................................................................... 15
2.18.1 聲光顯示自檢 ................................................................................................ 15
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
II
2.18.2 輸出功能自檢 ................................................................ 錯誤！未定義書簽。
2.18.3 總線設備自檢 ................................................................ 錯誤！未定義書簽。
第三章 系統管理員操作指南 ....................................................... 錯誤！未定義書簽。
3.1 系統設置界面 ...................................................................... 錯誤！未定義書簽。
3.2 設備定義 .............................................................................. 錯誤！未定義書簽。
3.3 設備注冊 .............................................................................. 錯誤！未定義書簽。
3.4 系統狀態設置 ...................................................................... 錯誤！未定義書簽。
3.5 密碼設置 .............................................................................. 錯誤！未定義書簽。
3.5.1 密碼的分類 .................................................................... 錯誤！未定義書簽。
3.5.2 密碼的更改 .................................................................... 錯誤！未定義書簽。
3.6 延時設置 .............................................................................. 錯誤！未定義書 簽。
3.7 預警設置 .............................................................................. 錯誤！未定義書簽。
3.8 設備修改 .............................................................................. 錯誤！未定義書簽。
3.8.1 設備編碼修改 ................................................................ 錯誤！未定義書簽。
3.8.2 報警閾值修改 ................................................................ 錯誤！未定義書簽。
第四章 聯網部分使用說明 ........................................................... 錯誤！未定義書簽。
4.1 概述 ...................................................................................... 錯誤！未定義書簽。
4.2 網絡系統的連接 .................................................................. 錯誤！未定義書簽。
4.2.1 GST 控制網絡的連接 ................................................... 錯誤！未定義書簽。
4.2.2 火災顯示盤的連接 ........................................................ 錯誤！未定義書簽。
4.3 組網方式 .............................................................................. 錯誤！未定義書簽。
4.3.1 GST 網絡 ....................................................................... 錯誤！未定義書簽。
4.3.2 連接火災顯示盤 ............................................................ 錯誤！未定義書簽。
4.4 網絡信息顯示 ...................................................................... 錯誤！未定義書簽。
4.4.1 網絡故障顯示 ................................................................ 錯誤！未定義書簽。
4.4.2 網絡信息顯示 ................................................................ 錯誤！未定義書簽。
第五章 安裝與調試 ....................................................................... 錯誤！未定義書簽。
5.1 開箱檢查 .............................................................................. 錯誤！未定義書簽。
5.1.1 工程配置檢查 ................................................................ 錯誤！未定義書簽。
5.1.2 控制器內部配置及連接狀況檢查 ................................ 錯誤！未定義書簽。
5.2 安裝條件及方式 .................................................................. 錯誤！未定義書簽。
5.3 開機檢查 .............................................................................. 錯誤！未定義書簽。
5.4 外部設備檢查 ...................................................................... 錯誤！未定義書簽。
5.4.1 外接線狀態檢查 ............................................................ 錯誤！未定義書簽。
5.4.2 設備檢查 ........................................................................ 錯誤！未定義書簽。
5.5 接線和設置 .......................................................................... 錯誤！未定義書簽。
5.6 調試 ...................................................................................... 錯誤！未定義書簽。
第六章 結構特征 ........................................................................... 錯誤！未定義書簽。
6.1 外觀及內部結構概述 .......................................................... 錯誤！未定義書簽。
6.2 面板說明 .............................................................................. 錯誤 ！未定義書簽。
6.3 對外接線端子說明 .............................................................. 錯誤！未定義書簽。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
III
6.3.1 聲光警報器輸出回路接線說明 .................................... 錯誤！未定義書簽。
6.3.2 火警輸出回路接線說明 ................................................ 錯誤！未定義書簽。
第七章 故障、異常信息處理和定期檢查 ................................... 錯誤！未定義書簽。
7.1 一般性故障處理 .................................................................. 錯誤！未定義書簽。
7.2 打印機維護 .......................................................................... 錯誤！未定義書簽。
第八章 注意事項 ........................................................................... 錯誤！未定義書簽。
附錄一 技術指標 ............................................................................... 錯誤！未定義書簽。
附錄二 設備類型表 ........................................................................... 錯誤！未定義書簽。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
第一章 JB-QB-GST100 火災報警控制器簡介
JB-QB-GST100 火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的
新一代火災報警控制器，特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等
小型工程的應用。
1.1 控制器體積小巧樣式美觀
本控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好的與安裝場所融合為
一體。
1.2 引入消防防火分區的概念
控制器消防防火分區最大容量為 8 個分區和 1 個公共區。8 個分區均設有獨立的報警和故
障/屏蔽指示燈，分區提示信息采用卡片方式，可手寫或打印。
1.3 系統調試簡單
本控制器在設備自動識別功能允許的情況下，注冊設備時可自動識別總線設備；設備根據
自身編碼自動分區，其中 1-15 號：1 區，16-30 號：2 區，31-45 號：3 區，以此類推，120 號以
后為公共區。每個設備所在的區和設備類型可以在設備定義中手動修改。
1.4 具有預警功能
本控制器提供預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警。
1.5 具有現場提示功能
每個區域發生火警后，自動聯動本區的訊響器，同時聯動公共區的訊響器。
1.6 具有聯網功能
控制器具有聯網功能，通過配接網卡可以實現 GST 系列控制器間的聯網，也可以連接火災
顯示盤。
1.7 操作簡便
控制器采用漢字液晶，配以 LED 指示燈，可同時查看多種信息。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
第二章 用戶使用說明
2.1 警告、標志
控制器內部粘貼的所有警告標識，請使用者認真閱讀，并嚴格按警告內容進行操作，以避
免因不當?shù)牟僮鞫鴮?dǎo)致人身傷害或損壞控制器。
2.2 操作與菜單結構簡介
控制器菜單具有直接功能鍵操作菜單及聯級菜單兩種，菜單結構如下所示：
用戶操作與菜單
記錄信息查詢（見 2.14）
全部記錄（見 2.14.1）
火警記錄（見 2.14.2）
用戶設置（見 2.17）
打印設置（見 2.17.1）
時間設置（見 2.17.2）
設備監測（見 2.17.3）
系統設備檢查（見 2.14.3）
設備信息查詢（見 2.14.3.1）
區域自檢查詢（見 2.14.3.2）
單點自檢查詢（見 2.14.3.3）
設備的屏蔽與取消屏蔽（見 2.15）
防盜設置（見 2.16）
自檢（見 2.18）
2.3 開機與關機
當控制器調試工作完成后，用戶就可以按以下順序進行開機操作。
? 用鑰匙打開機箱門。
? 打開位于電源板上的主電開關。
? 打開位于電源板上的備電開關。
完成以上操作后，系統上電后控制器進入自動檢查狀態并對外接設備進行注冊（需將控制
器設置為調試狀態），自檢完成后屏幕顯示系統運行正常接口（如圖 2-1 所示），至此開機過程
結束。
該標志表示該位置有強電，操作時應小心觸電！
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
12月23日09:45
系統正常
圖 2-1
關機過程按照與開機時相反的順序關掉備電開關、主電開關即可。 要注意備電開關一定要
關閉，否則，將有損壞蓄電池的可能。
2.4 火警信息與處理
2.4.1 火警信息顯示
當系統內火災探測器報警或手動報警按鈕被按下后，控制器將在 10s 內發出火災報警信號：
? 控制器液晶屏顯示如圖 2-2 所示火警信息；
? 控制器揚聲器發出火警音響（消防車聲），控制器顯示面板的總“火警”指示燈及對
應區的“火警”指示燈點亮；
? 聯動本區和公共區的訊響器；
? 在控制器火警輸出或聲光警報器輸出允許的情況下，火警輸出或聲光警報器輸出 24V。
首警
001/043 2-031
12月15日13:26
火警
043/043 2-023
12月15日13:30
圖 2-2
如圖 2-2 所示，液晶屏按火警發生的時間順序顯示各條火警信息，顯示的內容包括：火警
發生的部位、總數、時間及設備類型。屏幕上屏顯示首次火警信息，下屏顯示最近發生的火警
信息。
例如圖 2-2 中上屏“001/043”表示第 1 次火警（首警）和火警總數；“2-031”表示該火警
發生的部位為 2 區 031 號設備，圖示表示的設備類型為手動報警按鈕（具體見設備類型清單），
發生的時間是 12 月 15 日 13:26；下屏顯示的火警信息為：第 43 次火警，火警總數為 43，發生
部位位于 2 區 023 號設備，該設備為感煙探測器，發生的時間是 12 月 15 日 13:30。
任何鍵盤操作 30 秒后屏幕將循環顯示火警信息，每次循環時間間隔為 10 秒。
2.4.2 火警的一般處理方法
當發生火警時，應根據控制器的報警信息檢查發生火警的部位，確認是否有火災發生；若
確認為火災發生，應采取如下措施：
? 通知現場人員撤離；
? 組織專業人員進行撲救；
? 撥打消防報警電話報警。
若為誤報警，應采取如下措施：
? 應按 將總線上的訊響器、本機的聲光警報器的報警音響關閉（再次按下則恢復
被關閉的訊響器、聲光警報器的報警音響）；
? 確認誤報警原因，并排除；按 使控制器恢復正常狀態；
? 如果是火災探測裝置損壞導致的誤報警，可將其屏蔽，通知廠家進行維修。
控制器本身的報警聲可按 中止警報聲。
焦點信息
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
2.5 故障信息與處理
2.5.1 故障信息顯示
系統內的故障信息一般可分為兩類，一類為主控系統故障，如系統故障、主備電故障、總
線故障等；另一類是現場設備故障，如探測器故障、訊響器故障等。當有故障發生時，控制器
將在 100s 內發出故障信號：
? 控制器液晶屏顯示如圖 2-3 所示故障信息；
? 控制器揚聲器發出故障音響（救護車聲），控制器顯示面板的“故障”指示燈點亮；
? 若控制器現場設備發生故障而無法正常工作時，面板上該設備所在區域的“故障/屏蔽”
指示燈同時閃亮；
? 若控制器的主電源或備用電源發生故障，控制器顯示面板的相應指示燈（“主電故障”
或“備電故障”）同時點亮；
? 若控制器系統內部發生故障而無法正常工作時，“故障”指示燈和“系統故障”指示
燈同時閃動，同時揚聲器發出間斷的嘀嘀聲。
故障
002/003 2-125
12月15日13:28
故障
003/003 -----
12月15日13:29
圖 2-3
如圖 2-3 所示，液晶屏按故障發生的時間順序顯示各條故障信息，顯示的內容包括：故障
發生的部位、總數、時間及設備類型。
例如圖 2-3 中上屏“002/003”表示當前是第 2 號故障，故障總數為 3，“2-125”表示故障
發生部位位于 2 區 125 號設備，發生該故障的時間是 12 月 15 日 13：28，是訊響器故障；下屏
“003/003”表示當前是第 3 號故障，故障總數為 3，，是主電源故障，發生該故障的時間是 12
月 15 日 13：29。
2.5.2 故障的一般處理方法
故障發生時，可按 中止故障警報聲。
? 若主電掉電，采用備電供電，應注意供電時間不應超過八小時，若超過八小時應關閉控
制器，以防蓄電池?fù)p壞；
? 若主電掉電，單獨采用備電工作時間超過八小時后，備用電池電量不能保證控制器可靠
工作時，揚聲器發出故障聲音信號，并且該故障聲音信號不能手動消除，提示用戶該系統已經
不能正常工作，需關閉控制器對主、備電進行處理。
? 若系統發生故障，應及時檢修，若需關機應做好詳細記錄；
? 若為現場設備故障，應及時維修，若因特殊原因不能及時排除的故障，應利用系統提供
的設備屏蔽功能將設備暫時從系統中屏蔽，待故障排除后再利用設備取消屏蔽功能將設備恢復。
探測器報臟時將影響其正常使用，應及時清洗。
具體的故障處理方法見第七章。
2.6 其它信息顯示及處理
2.6.1 預警信息
控制器在預警功能允許時：
? 當控制器探測到某區的一只探測器的火警信號，控制器報預警，并發出火警音響（液晶
屏顯示如圖 2-4 所示），但不聯動火警輸出及外部被控設備；
? 在預警發生 5 分鐘內，如控制器又檢測到同一區的其他探測器的火警信號，則控制器進
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
入火災報警狀態，聯動火警輸出和外部被控設備；
? 在預警發生 5 分鐘后，控制器沒有檢測到同區域的其他探測器的火警信號，則對首次發
生火警的探測器重定，系統清除預警信息。
預警
001/002 3-225
12月15日13:26
圖 2-4
圖 2-4 所示信息說明與故障信息顯示相類似，在此不再贅述。
預警狀態可以通過 手動復位，也可以在 5 分鐘后自動復位。
預警發生時，應立即對發生預警的探測器所在的區域進行檢查，確認是否真實發生了火警，
若為誤報警，可按 將預警信息清除。
2.6.2 監管信息
當系統內連接防盜探測器報警、可燃?xì)怏w報警器報警、水流指示報警時，控制器發出監管
信息：
? 控制器液晶屏顯示如圖 2-5 所示監管信息（信息說明參見故障信息）；
? 控制器揚聲器發出監管音響（急促的火警聲音），控制器顯示面板的“監管”指示燈點
亮。
? 在監管輸出允許的情況下：
① 聯動本區和公共區的訊響器；
② 聲光警報器輸出允許的情況下，聲光警報器輸出觸點閉合。
泄漏
042/043 2-065
12月15日13:26
盜警
043/043 3-059
12月15日13:26
圖 2-5
監管發生時，按 將訊響器報警音響關閉；可按 中止監管警報聲。
2.6.3 回饋信息
當系統內發生報警，由控制器自動聯動本區的訊響器、公共區的訊響器、火警輸出、聲光
警報器輸出回饋時，控制器發出回饋信息：
? 控制器液晶屏顯示如圖 2-6 所示回饋信息（信息說明參見故障信息）；
? 控制器揚聲器發出回饋音響（機關槍聲）。
按 可將總線上的訊響器、本機的聲光警報器的報警聲音關閉，再次按下則打開訊響
器、聲光警報器聲音。按 可中止控制器回饋警報聲。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
反饋
043/043 2-045
12月15日13:26
反饋
042/043 3-039
12月15日13:26
圖 2-6
2.6.4 延時信息
當系統內發生報警，并且區域延時時間設置不為 0 時，控制器自動聯動本區的訊響器進入
延時狀態；若此時公共延時時間設置不為 0，控制器自動聯動公共區的訊響器、火警輸出、聲
光警報器進入延時狀態。延時發生時，控制器面板的延時指示燈點亮，控制器液晶屏顯示如圖
2-7 所示延時信息。延時時間結束后，訊響器啟動，回饋后控制器發出回饋信息；延時期間若
有手動報警按鈕報警，則系統自動取消所有延時，直接啟動所有延時的設備。
延時
002/003 2-115
025
延時
003/003 3-053
035
圖 2-7
屏幕信息表示為：系統共有 3 個正在延時設備，其中 2 區 115 號訊響器延時 25s 后啟動，3
區 53 號訊響器延時 35s 后啟動，屏幕上的延時時間指示也隨著時間相應減少。
2.6.5 屏蔽信息
當系統內連接的外部設備存在故障，導致不能正常工作時，可將它屏蔽掉，待修理或更換
后，再利用取消屏蔽功能將設備恢復。當系統中有屏蔽設備存在時，控制器發出屏蔽指示：
? 控制器顯示面板的“屏蔽”指示燈點亮；
? 控制器液晶屏顯示如圖 2-8 所示屏蔽信息（信息說明參見故障信息）。
屏蔽
002/043 3-129
12月15日13:26
屏蔽
001/043 2-0125
12月15日13:26
圖 2-8
屏蔽期間，被屏蔽的部位功能喪失，整個火災監控系統的功能將會受到影響，應盡快修復
設備，取消屏蔽；屏蔽期間應加強屏蔽部位的人工巡視，以防止可能的隱患。
2.6.6 多種信息同時發生時的顯示方式
當系統中有火警信息并且有預警、監管、回饋、延時、故障、屏蔽中的任意一種或一種以
上信息時，系統將按上述優先級別分屏顯示這些信息：上屏顯示首警信息，下屏顯示發生信息
中優先級別較高的信息（包括火警信息），例如系統有火警，并且又有監管、故障信息發生時，
顯示方式如圖 2-9。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
首警
001/043 2-031
12月15日13:26
火警
043/043 2-023
12月15日13:30
泄漏
002/002 2-024
12月15日13:26
首警
001/043 2-031
12月15日13:26
故障
012/012 2-029
12月15日13:26
首警
001/043 2-031
12月15日13:26
圖 2-9
當系統中有除火警以外的其它信息發生時，系統將按優先級別全屏顯示各類信息中最新發
生的一條或兩條信息，而不進行分屏顯示各類信息。例如系統有監管、故障、屏蔽信息發生時，
顯示方式如圖 2-10。
泄漏
042/043 2-065
12月15日13:26
盜警
043/043 3-059
12月15日13:26
故障
002/003 2-125
12月15日13:28
故障
003/003 -----
12月15日13:29
屏蔽
002/043 3-129
12月15日13:26
屏蔽
001/043 2-0125
12月15日13:26
圖 2-10
說明：
? 當全屏或分屏顯示各類信息時，可通過
、
鍵按照信息的優先級順序?qū)θ粱蛳缕?/p>
窗口信息進行切換，以顯示其他類型的事件信息；
? 按 鍵可顯示當前焦點事件類型的下一條事件信息；按 鍵可顯示上一條信息；
? 按 可直接切換至火警接口；
? 在多種信息顯示狀態下，若連續 90s 無任何鍵盤操作和沒有新的警報信息時，控制器將
自動返回到火警顯示狀態。
按
按
按
按
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
2.6.7 多種信息的聲音提示及控制
在發生火警或故障等警報情況下，控制器的揚聲器會發出相應的警報聲加以提示，當有多
種警報信息時，控制器按以下優先級發出相應的警報聲音：
1）火警（預警）聲音提示：消防車聲；
2）監管信息的聲音提示：急促的警車聲；
3）回饋信息的聲音提示：機關槍聲；
4）故障信息的聲音提示：救護車聲。
當有聲音提示時，可按 關閉控制器本身的聲音提示。當有新的警報發生時，發出與
新的警報對應的聲音提示。例如，當控制器處于火警消音狀態時，有新的故障出現，則控制器
發出故障提示音——救護車聲。
2.7 現場報警聲音提示及控制
在發生火警或監管信息時，同區域或公共區的訊響器、聲光警報器被聯動，發出火警或監
管聲音提示。
現場的訊響器發出聲音提示時，可按 終止現場的訊響器的聲音提示（每次按下均需
輸入一級密碼解鎖），此時“警報消音”指示燈點亮；當再次按下 或有新的火警信息時，
被消音的現場訊響器可自動發出聲音提示，此時“警報消音”指示燈熄滅。
2.8 現場人群疏散控制
當現場有火警或其它情況發生需要進行對人群進行疏散時，可按下 （每次按下均
需輸入一級密碼解鎖），系統將會啟動總線上所有的訊響器、本機的聲光警報器輸出，若系統中
有延時的訊響器、聲光警報器，則取消延時直接啟動; 警報消音指示燈熄滅；若終止疏散可按
下 終止現場的訊響器和聲光警報器的聲音提示（每次按下均需輸入一級密碼解鎖），
此時“警報消音”指示燈點亮；當再次按下 或有新的火警信息時，被消音的現場訊響
器可自動發出聲音提示，此時“警報消音”指示燈熄滅。
2.9 火警輸出接口控制
可以對控制器的火警輸出接口直接進行控制，按下 ，火警輸出接口啟動，
液晶屏顯示火警輸出的回饋信息，控制器發出回饋聲音；若火警輸出處于延時狀態，則按下
后取消該延時，直接啟動。
2.10 復位功能
當火警或故障等處理完畢后，對控制器進行復位操作，操作方法為按下 ，輸入用
戶密碼并確認。復位可以實現以下功能：
? 清除當前的所有火警和故障顯示；
? 復位所有總線制被控設備的狀態指示燈；
? 清除消音狀態；
? 可以將鍵盤鎖定。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
2.11 鍵盤解鎖和鎖鍵盤
2.11.1 鍵盤解鎖
控制器開機預設為“鎖鍵”狀態，若進行功能鍵（查詢功能按鍵除外）操作，液晶屏顯示
一個要求輸入密碼的畫面，此時輸入正確的密碼并按下 ，才可完成鍵盤解鎖繼續操作。
2.11.2 鎖鍵
本控制器具有自動鎖鍵功能，當控制器液晶屏顯示火警、監管、故障等任何警報信息或進
行菜單操作時，若連續 90s 無任何鍵盤操作，且無新的信息發生，控制器將自動鎖定鍵盤。
提示：在操作結束后，請值班人員待確認鍵盤鎖定后再離開，以免他人誤操作。
2.12 數據輸入的一般方法
在開始輸入數據時，屏幕上會有一個光標指示當前數據輸入的位置，按 、 可移動光標
的位置，當有多個數據輸入?yún)^(qū)域時按 、 可在各區域間進行切換，數據輸入時，按下
需要的字符鍵即可。在數據輸入的過程中可對已經輸入的內容進行更改，將光標移到相應位置
后，按下需要的字符鍵即可。不論光標位置在何處，按下 都將所有的輸入數據存儲；
按下 退出當前編輯狀態，不存儲數據。
在進行數據輸入且 90s 內無鍵盤操作，系統將自動退出當前的數據輸入狀態，不存儲數據。
2.13 菜單操作的一般方法
當控制器在進行菜單操作時，有兩種方法選擇菜單：一是按下鍵盤上與該菜單對應的數字
鍵；二是通過 、 使欲選擇的按鈕處于焦點狀態下，按 即可。
2.14 記錄信息查詢
按下 ，液晶屏顯示圖 2-11 所示接口，系統提供“全部記錄”和“火警記錄”兩種
記錄查詢方式。其中“全部記錄”是針對系統所有曾經發生的信息的查詢，“火警記錄”是針對
所有曾經發生的火警信息的查詢。控制器還可對系統內的在線設備進行查詢。
2.火警記錄
1.全部記錄
圖 2-11
2.14.1 全部記錄檢查
在圖 2-11 所示接口下，將焦點移至“1.全部記錄”并確定或直接按輸入數字鍵“1”，系統
將進入歷史記錄查詢接口。
在該接口下可查詢系統最新發生的 500 條歷史記錄信息，記錄的內容包括事件類型、序號、
總數、事件發生的部位、事件發生的時間、設備類型（如圖 2-12 所示）。按 或 鍵可
對前一記錄信息或后一記錄信息進行查詢。
火警
001/043 2-031
12月15日13:26
故障
002/043 2-023
12月15日13:26
圖 2-12
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
2.14.2 火警記錄檢查
在圖 2-11 所示接口下，將焦點移至“2.火警記錄”并確定或直接按輸入數字鍵“2”，系統
將進入火警記錄查詢接口。
在該接口下可單獨查詢最新發生的 999 條火警記錄信息，記錄的內容包括序號、總數、火
警發生的部位、火警發生的時間、設備類型（如圖 2-13 所示）。按 或 鍵可對前一火
警或后一火警進行查詢。
火警
001/043 2-031
12月15日13:26
火警
002/043 2-023
12月15日13:26
圖 2-13
2.14.3 系統設備檢查
按下 液晶屏顯示圖 2-14 所示接口。系統提供設備詳細查詢和自檢信息查詢兩種信息
查詢方式。
第一屏
2.區域自檢查詢
1.設備信息查詢
第二屏
3.單點自檢查詢
圖 2-14
2.14.3.1 設備信息查詢
在圖 2-14 所示接口下，焦點移至“1.設備信息查詢”并確定或直接按數字鍵“1”，系統將
進入設備詳細信息查詢接口，屏幕顯示如圖 2-15。顯示的內容包括在線設備總數、當前查詢設
備的部位、設備類型及數字化設備的報警閾值。未注冊的設備將不在此顯示。
使用者可在文本“設備”后面的編輯框內直接輸入所要查詢的設備編碼，進行查詢，也可
按 或 鍵查詢前一或后一設備編碼的設備信息。
圖 2-15 所示的設備信息表示：系統注冊設備總數為 98，當前 231 號設備位于 8 區，是數
字化感煙探測器，閾值為 2 級（1 級靈敏，2 級正常，3 級遲鈍）。
設備 總數:098 231
8區231數字 2級
圖 2-15
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
2.14.3.2 區域自檢查詢
在圖 2-14 所示接口下，焦點移至“2.區域自檢查詢”并確定或直接按數字鍵“2”，系統將
進入?yún)^(qū)域自檢信息查詢接口，屏幕顯示如圖 2-16。(有關自檢功能的相關信息參見 2.18 自檢設
置)
當某區域的設備全部處于自檢狀態時，才顯示該區域處于自檢狀態。其中液晶屏上屏顯示
系統中自檢的區域總數，下屏編輯框為用戶輸入?yún)^(qū)域號，[ ]內顯示當前所要查詢的區域狀態，
如果當前區域處于自檢狀態，則顯示“[自檢]”，否則顯示“[正常]”。
用戶可在文本“區域”后面的編輯框內直接輸入所要查詢的區域號，進行查詢，也可按
或 鍵查詢前一或后一區域的區域自檢信息。
圖 2-16 所示的設備信息表示：系統中存在自檢的區域總數為 2，當前檢查 1 區，該區處于
自檢狀態。
區域自檢總數:2
區域: -[自檢] 1
圖 2-16
2.14.3.3 單點自檢查詢
設備自檢查詢與區域自檢查詢類似，接口如圖 2-17，若處于自檢狀態的總線設備故障，則
“顯現“[故障]”，否則顯示“[正常]”。
設備自檢總數:8
設備: -[故障] 001
圖 2-17
2.15 設備的屏蔽與取消屏蔽
當外部總線設備或控制器本身控制輸出設備發生故障時，可將它屏蔽掉，待修理或更換后，
再利用取消屏蔽功能將設備取消屏蔽。
按下 ，屏幕顯示圖 2-18 所示接口。
第一屏
2.單點屏蔽/取消
1.區域屏蔽/取消
第二屏
3.輸出屏蔽/取消
圖 2-18
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
區域屏蔽/ 取消：
在圖 2-18 所示接口下，將焦點移至“1.區域屏蔽/取消”并確定或直接按數字鍵“1”，系統
將進入?yún)^(qū)域屏蔽/取消接口，屏幕上顯示如圖 2-19 所示。
區域屏蔽總數:2
區域: -[正常]
1
圖 2-19
“[ ]”內顯示當前區域屏蔽狀態，如果該區域被屏蔽則顯示“[屏蔽]”否則顯示“[正常]”。
在區域輸入框內輸入?yún)^(qū)域號后確定，屏幕顯示如圖 2-20。區域屏蔽總數增加，如果輸入的區域
設備全部被屏蔽，則[ ]內將顯示“屏蔽”，面板上該區域故障/屏蔽指示燈點亮，若此時再按下
確定，則該區域所有的設備將取消屏蔽，同時區域屏蔽總數相應減少，區域屏蔽狀態顯示“[正
常]”。
區域屏蔽總數:3
區域: -[屏蔽]
1
圖 2-20
單點屏蔽/ 取消：
在圖 2-18 所示接口下，將焦點移至“2.單點屏蔽/取消”并確定或直接輸入數字“2”，系統
將進入單點設備屏蔽/取消接口。單點屏蔽/取消界面如圖 2-21 所示。
設備屏蔽總數:098
設備: -[正常] 232
圖 2-21
屏蔽接口中，可在文本“設備”后面的編輯框內直接輸入所要屏蔽的設備編碼，也可按
或 鍵選擇前一設備或后一設備進行屏蔽?！癧 ]”內顯示當前設備屏蔽狀態，如果該設備
被屏蔽則顯示“[屏蔽]”否則顯示“[正常]”。按 該設備被屏蔽，接口顯示如圖 2-22。
設備屏蔽總數:099
設備: -[屏蔽] 232
圖 2-22
設備屏蔽后屏蔽總數自動更新，再次按下 ，該設備則被取消屏蔽。
輸出屏蔽/ 取消：
本系統可對火警輸出和聲光警報器輸出進行屏蔽和取消屏蔽，當火警輸出或聲光警報器輸
出處于屏蔽狀態時，對應的控制輸出功能失效。在圖 2-18 所示接口下，焦點移至“3.輸出屏蔽
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
/取消”并確定或直接按數字鍵“3”，系統將進入輸出功能設置接口，屏幕顯示如圖 2-23。
火警輸出[*]
警鈴輸出[ ]
圖 2-23
按 、 鍵將焦點移至所要操作的按鈕框上，確認后，當前按鈕框的“[ ]”內將
顯“*”，表示該輸出處于屏蔽狀態，同時面板上相應的輸出指示黃燈常亮，再次確認則清除“*”，
表示該輸出處于正常狀態，面板上相應的輸出指示黃燈熄滅。
功能及硬件設置說明：
? 火警輸出（設置插針及輸出端子均位于電源板上）
火警輸出設置為允許狀態時，其功能及硬件設置說明如表 1 所示。
表 1
火警輸出設置狀態 硬件設置方法
輸出
正常監視狀態 火警狀態
有源輸出 短接 XS3
短接 XS2 的 1、2，4、5
F+、F-輸出-15V F+、F-輸出 24V，可
為外部控制設備供電
無源常閉輸出 不短接 XS3
短接 XS2 的 3、4，5、6
F+、F-閉合 F+、F-斷開
無源常開輸出 不短接 XS3
短接 XS2 的 2、3，5、6
F+、F-斷開 F+、F-閉合
? 聲光警報器輸出
聲光警報器輸出設置為允許狀態時，若系統處于正常監視狀態，電源板 XT2 端子 R+、R-
輸出-15V，外接的聲光警報器不啟動；若系統處于火警狀態，R+、R-輸出 24V，外接聲光警報
器啟動并回饋，發出報警聲。聲光警報器輸出設置為禁止?fàn)顟B(tài)時無此功能。
2.16 防盜設置
控制器可接入防盜類的探測設備，當此類設備報警時，控制器將顯示盜警信息。防盜功能
是否有效可通過 進行設置，按下 后，屏幕顯示如圖 2-24。
盜警禁止[*]
盜警允許[ ]
圖 2-24
按 、 鍵將焦點移至所要操作的按鈕框上，確定后，“*”將移至當前按鈕框的
“[ ]”內，表示盜警功能處于該狀態。
? 盜警禁止：防盜功能禁止
? 盜警允許：防盜功能允許
2.17 用戶設置
按下 并輸入一級密碼，可進入用戶設置接口（如圖 2-25）。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
第一屏
2.時間設置
1.打印設置
第二屏
3.設備監測
圖 2-25
按 鍵可將焦點移至下一個按鈕框，按 鍵可將焦點移至上一個按鈕框，按
進入相應功能操作；也可直接按按鈕框前面對應的數字，進行相應功能操作。
2.17.1 打印設置
在圖 2-25 所示接口下，焦點移至“1.打印設置”并確定或直接按數字鍵“1”，系統將進入
打印設置接口，屏幕顯示如圖 2-26。
打印禁止[*]
打印允許[ ]
圖 2-26
按 、 鍵將焦點移至所要操作的按鈕框上，并確定后，“*”將移至當前按鈕框的
“[ ]”內，表示打印處于該狀態：
? 打印禁止?fàn)顟B(tài)：不打印任何信息；
? 打印允許狀態：打印火警、故障、回饋等信息；在打印允許狀態下，進入記錄檢查接口，
按下“確認鍵”，將打印光標所在的記錄。
2.17.2 時間設置
在圖 2-25 所示接口下，焦點移至“2.時間設置”并確定或直接按數字鍵“2”，系統將進入
時間設置接口，屏幕顯示如圖 2-27。輸入新的時間并確定后便得到了新的系統時間，同時控制
器返回上一級菜單；若輸入的時間有錯誤，系統將無反應，期待重新輸入。
YY MM DD HH MN
:
- -
圖 2-27
注意：YY 表示年，MM 表示月，DD 表示日期 HH 小時 MN 分鐘；此處設置的時間是控制
器運行記錄的基準時間，設置必須要準確。
焦點框
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
2.17.3 設備監測
系統可實時監測探測器設備的動態數據。在圖 2-25 所示接口下，焦點移至“3.設備監測”
并確定或直接按數字鍵“3”，系統將進入設備監測接口。若監控的設備是數字化總線設備屏幕
顯示如圖 2-28。
設備: 數字
監測值:[0204 ]
162
圖 2-28
上圖表示：當前監控的是 162 號數字化設備，其采樣值為 0204。
2.18 自檢
控制器可手動檢查系統各部位及探測區的火災報警信息處理和顯示功能，系統處于自檢狀
態時，自檢指示燈點亮，退出自檢狀態后，自檢指示燈熄滅，關機后自檢信息丟失。
按下自檢鍵，系統進入自檢設置接口，如圖 2-29。
第一屏
1.聲光顯示自檢
2.輸出功能自檢
第二屏
3.總線設備自檢
圖 2-29
2.18.1 聲光顯示自檢
在圖 2-29 所示接口下，焦點移至“1.聲光顯示自檢”并確定或直接按數字鍵“1”，系統將
進行聲光顯示的自檢，自檢過程中，面板所有指示燈點亮，液晶屏顯示黑白交替的方塊圖形，
揚聲器順序發出火警、監管、回饋、故障音響，自檢結束后，系統返回圖 2-29 所示的接口。
2.18.2 輸出功能自檢
在圖 2-29 所示接口下，焦點移至“2.輸出功能自檢”并確定或直接按數字鍵“2”，系統將
對火警輸出、聲光警報器輸出、聲光訊響器進行自檢，自檢過程中，火警輸出埠、聲光警報器
輸出端口輸出 24V 電壓，同時控制器面板的自檢指示燈、火警輸出和聲光警報器輸出紅燈點亮，
總線上連接的所有聲光訊響器啟動。整個過程持續約 10s。自檢結束后，火警輸出、聲光警報
器輸出埠 24V 輸出關閉，聲光訊響器停止回饋，自檢指示燈和火警輸出、聲光警報器輸出紅燈
熄滅，系統返回圖 2-29 所示的接口。
2.18.3 總線設備自檢
在圖 2-29 所示接口下，焦點移至“3.總線設備自檢”并確定或直接按數字鍵“3”，屏幕顯
示如圖 2-30。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
第一屏
1.全部設備自檢
2.全部取消自檢
第二屏
3.區域自檢設置
4.單點自檢設置
圖 2--30
總線設備自檢是為了方便調試而使某個總線探測設備或探測區處于自檢狀態，處于自檢狀
態的探測器檢測到火警信息后，將信息上傳到火災報警控制器，火災報警控制器發出火警音響，
但不聯動火警輸出、聲光警報器輸出和同區域的聲光訊響器。系統中有處于自檢狀態的總線設
備存在時，自檢指示燈點亮。
2.18.3.1 全部設備自檢
在圖 2-30 所示接口下，焦點移至“1.全部設備自檢”并確定或直接按數字鍵“1”，則系統
中的所有火災探測設備全部進入自檢狀態，自檢指示燈點亮。
2.18.3.2 全部設備自檢
在圖 2-30 所示接口下，焦點移至“2.全部取消自檢”并確定或直接按數字鍵“2”，則系統
中的所有處于自檢狀態的火災探測設備全部取消自檢狀態，進入正常監視狀態，自檢指示燈熄
滅。
2.18.3.4 區域自檢設置
在圖 2-30 所示接口下，焦點移至“3.區域自檢設置”并確定或直接按數字鍵“3”，則系統
顯示如圖 2-31 所示的接口。
區域自檢總數:0
區域: -[正常] 1
圖 2-31
系統可對單獨對某個區域進行自檢設置，圖 2-31 所示，屏幕上屏顯示系統中處于自檢狀態
的區域總數（只有區域中所有設備處于自檢狀態時，才表示該區域處于自檢狀態）。“[ ]”內顯
示當前區域狀態，輸入所要設置的區域號后按確認鍵，則該區域進入自檢狀態，屏幕顯示如圖
2-32。再次按下確認鍵后，取消該區域所有設備的自檢。如圖 2-31。
區域自檢總數:1
區域: -[自檢] 1
圖 2-32
設備自檢設置與區域自檢設置方法類似，具體設置方法參見區域自檢設置。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
第三章 系統管理員操作指南
3.1 系統設置接口
按 可進入系統設置接口（如圖 3-1），完成對控制器系統配置的更改；進入系統設置
接口，需輸入系統密碼。
第一屏
2.設備注冊
1.設備定義
第二屏
4.密碼設置
3.系統狀態
第三屏
6.預警設置
5.延時設置
第四屏
7.設備修改
8.網絡設置
圖 3-1
3.2 設備定義
在圖 3-1 所示接口下，將焦點移至“1.設備定義”并確定或直接按數字鍵“1”，系統將進
入設備定義接口，屏幕上顯示如圖 3-2。
設備類型: ->
設備: 區域: 1
001
03
圖 3-2
在文本“設備”后面的編輯框輸入設備號，在文本“區域”后面的編輯框輸入?yún)^(qū)域號，其
中“0”代表公共區域；然后輸入所要定義的設備類型，“->”號后面將會顯示所要定義的設備
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
類型圖示，防止定義出錯。按下 ，該設備定義完成。
本控制器在一個設備定義結束確認后，以后的設備定義會在前一個設備定義的基礎上，設
備號自動加 1，其它信息不變，從而使設備定義更加快捷、方便。
系統在監控狀態下，設備定義為繼承定義，輸入設備號后，該設備的設備定義信息將從系
統中自動調出并顯示，用戶可以在此基礎上進行修改；系統在調試狀態下，設備定義為連續定
義，輸入設備號后，該設備的設備定義信息顯示為初始值，使用者可以直接在此基礎上定義。
3.3 設備注冊
在圖 3-1 所示接口下，將焦點移至“2.設備注冊”并確定或直接按數字鍵“2”，系統將進
入設備注冊接口，屏幕上顯示如圖 3-3。
[021] 總數:014
設備注冊...
圖 3-3
設備注冊進行時“[ ]”內顯示當前正在注冊的設備編碼，如果該設備編碼反白顯示，則說
明該設備被注冊，同時注冊總數增加；如果該設備編碼正常顯示，則說明該設備沒有被注冊。
注冊完畢后進入正常監控狀態。
3.4 系統狀態設置
在圖 3-1 所示接口下，將焦點移至“3.系統狀態”并確定或直接按數字鍵“3”，系統將進
入系統狀態設置接口，屏幕上顯示如圖 3-4。
調試狀態[*]
設備識別[*]
圖 3-4
按 、 鍵將焦點移至所要操作的按鈕框上，確定后，“*”將移至當前按鈕框的
“[ ]”內，表示系統處于該狀態。
? 調試狀態：系統處于該狀態下時，控制器開機重新注冊外部設備，系統注冊信息更新；
? 設備識別：設備識別功能打開時，控制器注冊外部設備時自動識別數字化設備的設備類
型，系統注冊信息更新。
提示：設備識別功能允許時，系統自動識別數字化設備類型，使用者定義的設備類型將會
被更新為自動識別的類型，無需自動識別設備類型，則將此功能關閉
3.5 密碼設置
3.5.1 密碼的分類
除
、
、 、 無需操作密碼外，其他功能操作鍵被按下后，都會
顯示一個要求輸入密碼的畫面，輸入正確的密碼后，才可進行進一步的操作。按照系統的安全
性，密碼權限從低到高分為一級密碼、二級密碼，高級密碼可以替代低級密碼。
可用一級密碼進行的操作包括：用戶設置、屏蔽/取消屏蔽、自檢操作、復位操作、防盜設
置、警報消音、火警輸出以及疏散操作。進行系統設置時，輸入二級密碼后可進行相關操作。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
19
注意：高級密碼可以替代低級密碼，完成所有低級密碼允許的操作，每次疏散和警報消音
操作均需要輸入密碼。
3.5.2 密碼的更改
在圖 3-1 所示接口下，將焦點移至“4.密碼設置”并確定或直接按數字鍵“4”，系統將進入
密碼設置接口，屏幕上顯示如圖 3-5。
2.二級密碼設置
1.一級密碼設置
圖 3-5
按 、 鍵將焦點移至所要操作的按鈕框上，確定后，系統進入所選級別的密碼更
改接口，屏幕上顯示如圖 3-6。
新密碼: ******
確 認: ******
圖 3-6
在此接口下按照提示輸入新密碼，為防止按鍵失誤，控制器要求將新密碼重復輸入一次加
以確認。
若兩次輸入的密碼相同，控制器退出密碼設置狀態，表明密碼設置成功；若出現錯誤，屏
幕不退出密碼設置狀態，并等待修正。
3.6 延時設置
在圖 3-1 所示接口下，將焦點移至“5.延時設置”并確定或直接按數字鍵“5”，系統將進
入輸出延時設置接口，屏幕顯示如圖 3-7。
2.公共延時設置
1.區域延時設置
圖 3-7
“區域延時設置”針對各個區域的訊響器的延時時間設置，“公共延時設置”是針對公共區
域的訊響器、聲光警報器、火警輸出的延時時間設置。延時最大為 600s，延時結束后，對應區
域的訊響器啟動，回饋后系統發出回饋信息。
在圖 3-7 所示接口下，將焦點移至“1.區域延時設置”并確定或直接按數字鍵“1”，系統
將進入?yún)^(qū)域延時設置接口，屏幕顯示如圖 3-8。
延時設置
延時: s <600s 200
圖 3-8
在圖 3-7 所示接口下，焦點移至“2.公共延時設置”并確定或直接按數字鍵“2”，系統將
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
20
進入公共延時設置接口，該接口與圖 3-8 相同。
3.7 預警設置
在圖 3-1 所示接口下，焦點移至“6.預警設置”并確定或直接按數字鍵“6”，系統將進入
預警功能設置接口，屏幕顯示如圖 3-9。
預警禁止[*]
預警允許[ ]
圖 3-9
按 、 鍵將焦點移至所要操作的按鈕框上，確定后，“*”將移至當前按鈕框的
“[ ]”內，表示預警功能處于該狀態。
? 預警禁止：關閉預警功能；
? 預警允許：打開預警功能。
注：手動報警按鈕報警后控制器直接進入火警狀態。
3.8 設備修改
在圖 3-1 所示接口下，將焦點移至“5.設備修改”并確定或直接按數字鍵“5”，系統將進入
設備修改接口，屏幕上顯示如圖 3-10。設備修改功能只適用于數字化設備。
2.報警閾值修改
1.設備編碼修改
圖 3-10
3.8.1 設備編碼修改
在圖 3-10 所示接口下，將焦點移至“1.設備一次碼修改”并確定或直接按數字鍵“1”，系
統將進入設備編碼修改接口，屏幕上顯示如圖 3-11。
輸入原編號:
123
輸入新編號:
210
圖 3-11
在“輸入原編號”后面的編輯框內輸入待修改的設備編碼，然后在“輸入新編號”后面的
編輯框內輸入修改后的設備編碼，確定并且修改成功，屏幕將提示“設備修改成功”，否則提示
“設備修改失敗”。
如果輸入超出范圍，確認后屏幕將無任何反應，等待修正。
3.8.2 報警閾值修改
在圖 3-10 所示接口下，將焦點移至“2.報警閾值修改”并確定或直接按數字鍵“2”，系統
將進入報警閾值修改接口，屏幕上顯示如圖 3-12。
2.單點閾值修改
1.區域閾值修改
圖 3-12
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
21
“區域閾值修改”是對整個區域內探測器的閾值進行修改；“單點閾值修改”是對單個探測
器閾值進行修改。
感煙探測器的報警閾值分為 3 級：
01 級：（靈敏）02 級：(正常）03 級：（遲鈍）三個級別；
感溫探測器的報警閾值分為 10 級：
01 級：（A1S）02 級:（A1R）03 級：（A2S）04 級：（A2R） 05 級：（BS ）
06 級：（BR ）07 級：（CS ）08 級：（CR ）09 級：（DS ） 10 級：（DR ）
在圖 3-12 所示接口下，將焦點移至“1.區域閾值修改”并確定或直接按數字鍵“1”，系統
將進入?yún)^(qū)域閾值修改接口，若輸入類型為 03 感溫探測器，則輸入閾值后“[]”內將顯示感煙探
測器的閾值等級，如圖 3-13；若輸入的設備類型為 02 感溫探測器，則“[]”內將顯示感溫探測
器的閾值等級，如圖 3-14。
區域: 類型 -
閾值: [3級]
1
03
03
圖 3-13
區域: 類型 -
閾值: [A2S]
1
02
03
圖 3-14
注意：輸入數據確定后，整個區域內所有符合類型條件的探測器報警閾值將隨之改變。
在圖 3-12 所示接口下，將焦點移至“2.單點閾值修改”并確定或直接按數字鍵“2”，系統
將進入單個設備閾值修改接口，輸入設備號后，屏幕顯示該設備的設備類型，如圖 3-15。
設備: 類型:-
閾值: [3級]
001
03
圖 3-15
注意：輸入數據確定后，該設備的閾值等級將隨之改變。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
22
第四章 聯網部分使用說明
4.1 概述
JB-QB-GST100 火災報警控制器提供一個多功能的通訊接口，此接口與網卡連接可以實現
GST 系列控制器間的聯網，也可以連接火災顯示盤。
4.2 網絡系統的連接
4.2.1 GST 控制網絡的連接
組成 GST 控制網絡的各控制器本地網卡的總線端子均接入 RS-485 網絡總線，總線采用截
面積≥1.0mm 的屏蔽雙絞線，且總線的總長度應≤1km。
4.2.2 火災顯示盤的連接
控制器本地網卡的總線端子接入 RS-485 網絡總線，連接火災顯示盤，總線采用面積≥
1.0mm 的雙絞線，且總線的總長度應≤1km。
4.3 組網方式
使控制器在調試狀態下開機，或者在調試狀態下按
鍵，系統自動狀態下注冊網
卡，如果網卡連接正常，控制器屏幕顯示如圖 4-1 所示。
網絡系統正常
圖 4-1
4.3.1 GST 網絡
GST 網絡是 GST 系列控制器專用網絡，可實現 GST100、GST200、GST500、GST5000 和
GST9000 控制器之間的網絡連接，完成對網絡中所有設備的監視與控制。GST 網絡可以實現最
多 32 臺控制器聯網。當 GST100 控制器與 GST200、GST500、GST5000 和 GST9000 控制器聯
網時，GST100 控制器只能做為從機使用。
要完成 GST 系列控制器聯網，首先必須對接入網絡的控制器進行網絡地址設置。本控制器
的地址設定方式如下：
在控制器調試狀態操作接口，選擇“系統設置”－>“7.網絡設置”后，屏幕顯示如圖 4-2
所示，將焦點移至“2.本機編碼設置”并確定或直接按數字鍵“2”，系統進入地址設置接口，
屏幕顯示如圖 4-3，設置完成按“確認”存儲，本機編碼應在 01～32 之間。完成地址設置，接
入網卡后即可進行網絡連接。
2.本機編碼設置
1.信息顯示設置
圖 4-2
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
23
輸入本機編碼
01
圖 4-3
由于不同的系統對網絡的功能的需求不同，為增強網絡系統對用戶需求的適應性，控制器
設置了網絡信息的過濾功能以便將網絡設置為不同的模式。在網絡信息過濾模式下，控制器只
顯示本機信息，不顯示網絡中其他控制器的信息。選擇顯示模式的設置方法如下：
在圖 4-2 接口下，將焦點移至“1.信息顯示設置”并確定或直接按數字鍵“1”，系統進入
信息顯示設置接口，屏幕如圖 4-4 所示，選擇“顯示允許”時，該控制器將顯示網絡系統中的
火警、監管、故障信息；選擇“顯示禁止”時，該控制器將僅顯示本機信息（［*］為當前設置）。
顯示禁止[*]
顯示允許[ ]
圖 4-4
4.3.2 連接火災顯示盤
本控制器可以連接最多 64 臺火災顯示盤，實現火警信息的顯示并發出聲音報警信號。通過
在控制器上設置二次碼，可以將火災顯示盤設置為全顯和樓區顯示兩種工作方式。設置方式如
下：
選擇“系統設置”－>“7.網絡設置”－>“3.復示器定義”后，屏幕顯示如圖 4-5 所示，在
接口中輸入火災顯示盤（即復示器）編碼和二次碼，設置完成按“確認”存儲，同時控制器將
設置信息發送給火災顯示盤，火災顯示盤編碼應在 01～64 之間。
復示器編碼：
二次碼：
01
012101
圖 4-5
二次碼含義如下：
前兩位為顯示盤所屬的層號，取值為 0～99；第三位為樓區號，取值為 0～9；第四位為工
作方式控制位，取值為 0～9；后兩位為顯示盤編號，取值為 0～99。工作方式控制位含義如下：
0：所有火警信息均顯示；
1：只顯示本樓區所有火警信息；
2～9：保留。
本控制器在一個火災顯示盤定義結束確認后，以后的定義會在前一個定義的基礎上，編碼
自動加 1，從而使定義更加快捷、方便。
系統在監控狀態下，火災顯示盤定義為繼承定義，輸入火災顯示盤編碼后，該設備的二次
碼將從系統中自動調出并顯示，用戶可以在此基礎上進行修改；系統在調試狀態下，火災顯示
盤定義為連續定義，此時輸入火災顯示盤編碼后，該設備的二次碼顯示初始值“000000”，用戶
可以直接輸入二次碼。
JB-QB-GST100 火災報警控制器安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
24
4.4 網絡信息顯示
4.4.1 網絡故障顯示
當 GST 網絡系統中發生控制器或顯示盤掉電、通訊異?；蚓W(wǎng)卡損壞等情況時，本控制器將
提示故障信息，如圖 4-6、4-7 所示。網絡故障可分為四種：網卡故障、電話線故障、從機故障
及顯示盤故障。當網卡損壞時，報網卡故障；當遠程監控網絡發生故障時，報電
