海灣JB-QG/QT-GST9000火災報警控制器（聯動型）安裝使用說明書
安裝、使用產品前，請閱讀安裝使用說明書。
請妥善保管好本手冊，以便日后能隨時查閱。
海灣JB-QG/QT-GST9000火災報警控制器（聯動型）安裝使用說明書(Ver.4.07,2013.04)
海灣安全技術有限公司 http://www.gst.com.cn
前 言
JB-QG/T-GST9000 火災報警控制器（聯動型）是海灣公司充分調研消防市場需求，總結多
年消防工程經驗，融會國標 GB 4717-2005《火災報警控制器》和 GB 16806-2006《消防聯動控
制系統》的要求和精神，并參考了歐洲標準 EN 54-2 和 EN 54-4 的相關要求，設計的新一代報
警聯動一體化智能控制器。
控制器采用柜式結構、模塊化設計，具有功能強、容量大、配置靈活的特點。系統采用大
屏幕漢字液晶顯示，打印機可打印系統所有報警、故障及各類操作的漢字信息。具有全面的現
場編程能力，最大容量為 14000 個總線制報警聯動控制點。JB-QG/T-GST9000 智能報警聯動控
制器可與我公司生產的各類開關量型、模擬量型、智能型火災探測器和控制模塊及直接控制盤
連接，從而構成一個集總線、多線于一身的報警聯動一體化控制器，是消防工程的最佳選擇。

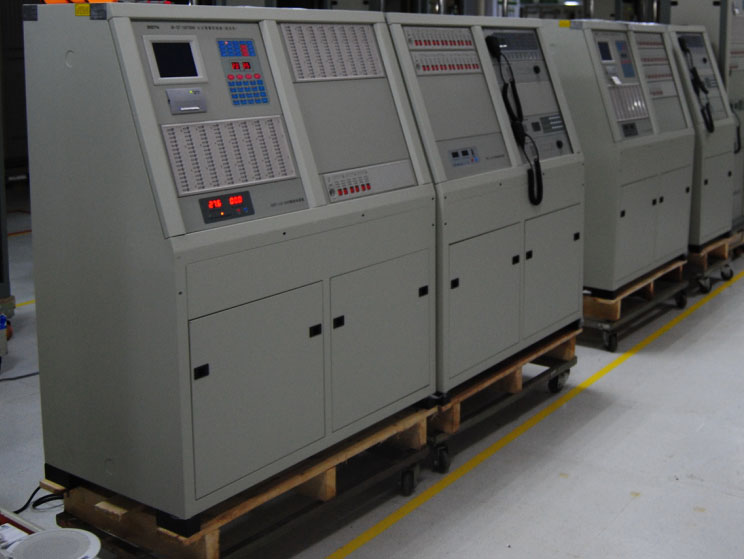

JB-QG-GST9000 火災報警控制器（聯動型）采用柜式安裝、JB-QT-GST9000 火災報警控制
器（聯動型）采用琴臺式安裝，兩款控制器的功能、操作等均相同。
本說明書應由專人負責，妥善保管，以備日后查用。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
I
目 錄
第一部分 概述 .....................................................................................................................................1
第 第 1 章 GST9000 火災報 警控制器( 聯動型) 簡介 ............................................................................2
第二部分 結構·安裝·調試 ...............................................................................................................3
第 第 2 章 GST9000 控制器（聯動型）結構及配置說明 ..................................................................4
2.1 控制器結構及配置方式概述 ...................................................................................................4
2.2 GST9000 控制器主機結構說明 ...............................................................................................7
2.2.1 按鍵及面板設置說明（以 JB-QG-GST9000 控制器為例） ..........................................7
2.2.2 控制器主機內部結構說明 ...............................................................................................8
2.3 智能消防啟動盤結構說明 ..................................................................................................... 11
2.4 GST9000 控制器電源系統說明 .............................................................................................12
2.5 GST-LD-D02 智能電源盤結構說明 ......................................................................................13
2.6 控制器對外接線端子說明 .....................................................................................................14
第 第 3 章 安裝與調試 .........................................................................................................................15
3.1 開箱檢查 .................................................................................................................................15
3.2 控制器的安裝條件及方式 .....................................................................................................15
3.3 開機檢查 .................................................................................................................................15
3.4 外部設備檢查 .........................................................................................................................15
3.5 接線和設置 .............................................................................................................................16
3.6 調試 .........................................................................................................................................16
第三部分 系統應用 ...............................................................................................................................17
第 第 4 章 一般性用戶使用說明 .........................................................................................................18
4.1 開機、關機與自檢 .................................................................................................................18
4.2 常規鍵盤操作 .........................................................................................................................19
4.2.1 鍵盤按鍵的分類 .............................................................................................................19
4.2.2 數據輸入的一般方法 .....................................................................................................20
4.2.3 漢字信息的輸入方法 .....................................................................................................20
4.2.4 菜單操作的一般方法 .....................................................................................................20
4.2.5 信息查看操作的方法 .....................................................................................................21
4.3 鍵盤解鎖和鎖鍵盤 .................................................................................................................21
4.3.1 鍵盤解鎖 .........................................................................................................................21
4.3.2 鎖鍵 .................................................................................................................................21
4.4 信息顯示 .................................................................................................................................21
4.4.1 文本信息顯示 .................................................................................................................21
4.5 信息查詢 .................................................................................................................................24
4.5.1 歷史記錄查詢 .................................................................................................................24
4.5.1.1 運行記錄查詢 ....................................................................................................................24
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
II
4.5.1.2 火警記錄查詢 ....................................................................................................................25
4.5.1.3 操作記錄查詢 ....................................................................................................................25
4.5.2 系統設備檢查 .................................................................................................................26
4.5.3 聯動公式檢查 .................................................................................................................29
4.5.4 聯動設備查詢 .................................................................................................................30
4.5.5 工作信息檢查 .................................................................................................................30
4.5.6 氣體信息查詢 .................................................................................................................31
4.6 信息的打印 .............................................................................................................................31
4.7 控制器聲音提示及消音 .........................................................................................................32
4.8 警報器的消音及啟動 .............................................................................................................32
4.9 火警傳輸直接控制 .................................................................................................................32
4.10 火警及故障的處理方法 .....................................................................................................32
4.10.1 火警的一般處理方法 .....................................................................................................32
4.10.2 故障的一般處理方法 .....................................................................................................32
4.11 設備的屏蔽與取消屏蔽 .........................................................................................................33
4.12 用戶設置 .............................................................................................................................34
4.12.1 時間設置 .........................................................................................................................34
4.12.2 防盜設置 .........................................................................................................................35
4.12.3 啟動設置 .........................................................................................................................35
4.12.4 屏幕設置 .........................................................................................................................37
4.12.5 打印設置 .........................................................................................................................38
4.12.6 噴灑設置 .........................................................................................................................39
4.12.7 預警設置 .........................................................................................................................39
4.12.8 工程名稱 .........................................................................................................................41
4.13 聯動設備的手動啟動與停動操作 .....................................................................................41
4.13.1 對聯動進行手動啟動操作的條件 .................................................................................41
4.13.2 利用主機鍵盤 / 觸摸屏進行的被控設備啟動 / 停動操作 ...............................................42
4.13.3 利用手動消防啟動盤進行的被控設備手動啟動 / 停動操作 ........................................42
4.13.4 利用直接控制盤進行的手動啟動 / 停動操作 ................................................................43
4.14 聯動設備的自動控制 .........................................................................................................43
4.14.1 實現自動聯動的條件 .....................................................................................................43
4.14.2 自動聯動邏輯的實現 .....................................................................................................43
4.14.3 延時啟動的取消和直接啟動控制 .................................................................................43
4.14.4 待聯動設備禁止輸出控制 .............................................................................................43
4.15 氣體滅火設備的啟動和停動控制 .....................................................................................44
4.15.1 氣體滅火設備的啟動條件 .............................................................................................44
4.15.2 氣體滅火設備的手動啟動控制 .....................................................................................44
4.15.3 氣體滅火設備的自動聯動控制 .....................................................................................45
4.15.4 氣體滅火設備的緊急停動控制 .....................................................................................45
4.16 復位功能 .............................................................................................................................45
第 第 5 章 系統管理員操作指南 .........................................................................................................46
5.1 密碼設定 .................................................................................................................................46
5.1.1 密碼的分類 .....................................................................................................................46
5.1.2 密碼的更改 .....................................................................................................................46
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
III
5.2 設備定義 .................................................................................................................................47
5.2.1 設備定義的內容 .............................................................................................................47
5.2.2 設備定義操作 .................................................................................................................48
5.2.3 現場設備的定義實例 .....................................................................................................53
5.2.4 分區分層方式火災顯示盤定義實例 .............................................................................53
5.2.5 手動消防啟動盤控制一般性設備的定義實例 .............................................................54
5.2.6 手動消防啟動盤控制氣體滅火設備啟動定義實例 .....................................................55
5.3 自動聯動公式的編輯方法 .....................................................................................................55
5.3.1 聯動公式的格式 .............................................................................................................55
5.3.2 聯動公式的編輯 .............................................................................................................56
5.3.2.1 新建聯動公式 .....................................................................................................................56
5.3.2.2 修改聯動公式 .....................................................................................................................57
5.3.2.3 刪除聯動公式 .....................................................................................................................57
5.3.2.4 快速定義聯動公式 .............................................................................................................57
5.3.3 氣體滅火設備的聯動編程 .............................................................................................58
第 第 6 章 系統調試功能說明 .............................................................................................................60
6.1 進入和退出調試狀態 .............................................................................................................60
6.2 設備注冊功能 .........................................................................................................................60
6.2.1 設備注冊 .........................................................................................................................61
6.2.2 重碼檢測 .........................................................................................................................61
6.3 設備調試 .................................................................................................................................61
6.3.1 定點調試 .........................................................................................................................62
6.2.1.1 直接啟動 .............................................................................................................................62
6.2.1.2 直接停動 .............................................................................................................................62
6.2.1.3 功能監測 .............................................................................................................................63
6.2.1.4 數據監測 .............................................................................................................................63
6.3.2 修改設備編碼 .................................................................................................................63
6.3.3 修改設備特性 .................................................................................................................63
6.4 自檢功能 .................................................................................................................................64
6.4.1 聲光部件自檢 .................................................................................................................64
6.4.2 輸出功能自檢 .................................................................................................................64
6.4.3 總線設備自檢 / 取消自檢 ................................................................................................64
6.5 警報器輸出設置 .....................................................................................................................65
6.6 警報器輸出接線說明 .............................................................................................................65
第四部分 配接直接控制盤 ...................................................................................................................66
第 第 7 章 配接直接控制盤 .................................................................................................................67
7.1 概述 .........................................................................................................................................67
7.2 特點 .........................................................................................................................................67
7.3 控制應用 .................................................................................................................................67
7.4 布線 .........................................................................................................................................67
7.5 面板說明 .................................................................................................................................68
7.6 內部結構說明 .........................................................................................................................68
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
IV
7.6.1 使用說明 .........................................................................................................................68
7.6.2 功能設定 .........................................................................................................................69
7.6.2.1 輸出方式設定 .............................................................................................................69
7.6.2.2 盤號設定 .....................................................................................................................69
7.7 輸出容量計算 .........................................................................................................................69
7.8 維修 .........................................................................................................................................70
第五部分 聯網 .......................................................................................................................................71
第 第 8 章 聯網 .....................................................................................................................................72
8.1 通訊功能概述 .........................................................................................................................72
8.2 通訊卡結構特征 .....................................................................................................................72
8.3 通訊系統的連接 .....................................................................................................................72
8.3.1 GST 控制網絡的連接 .....................................................................................................72
8.3.2 CRT 的連接 .....................................................................................................................72
8.3.3 電話線遠程網絡的連接 .................................................................................................73
8.4 GST 控制網絡 .........................................................................................................................73
8.4.1 網絡構成簡介 .................................................................................................................73
8.4.2 網絡功能 .........................................................................................................................73
8.4.3 組網方式 .........................................................................................................................74
8.5 GST 網絡系統應用示例 .........................................................................................................75
8.6 CRT 顯示系統 .........................................................................................................................76
8.6.1 功能介紹 .........................................................................................................................76
8.6.2 設置及操作 .....................................................................................................................76
8.7 火災顯示盤漢字下載 .............................................................................................................77
第六部分 用戶須知 ...............................................................................................................................78
第 第 9 章 故障、異常 信息處理和定期檢查 .....................................................................................79
9.1 一般性故障處理 .....................................................................................................................79
9.2 打印機維護 .............................................................................................................................79
9.2.1 更換打印紙 .....................................................................................................................79
9.2.2 自檢測 .............................................................................................................................79
9.2.3 運行操作 .........................................................................................................................80
9.3 液晶屏維護 .............................................................................................................................80
9.4 蓄電池維護 .............................................................................................................................80
第 第 10 章 章 注意事項 .............................................................................................................................81
附錄一 技術指標 ...................................................................................................................................82
附錄二 設備類型表 ...............................................................................................................................83
附錄三 標準漢字碼表 ...........................................................................................................................84
附錄四 調試表格 ...................................................................................................................................91
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
V
附錄五 整機內部接線示意圖 ...............................................................................................................92
附錄六 簡單操作說明 ...........................................................................................................................93
簡單操作說明 .........................................................................................................................................93
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
1
第一部分 概述
? GST9000 火災報警控制器（聯動型）簡介
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
2
第 第1 章 GST9000 火災報警 控制器( 聯動型) 簡介
JB-QG/T-GST9000 火災報警控制器（聯動型）（簡稱為 GST9000 控制器）是海灣公司推出
的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，可與海灣公司
的其它產品配套使用組成配置靈活的報警聯動一體化控制系統，特別適合大中型火災報警及消
防聯動一體化控制系統的應用。
1.1 容量大、可靠性高
本控制器采用多微處理器并行處理，最多可以管理 58 個總線制監控點回路共計 14000 個總
線制報警聯動點。多總線大容量方式設計使外部總線和總線設備發生故障后對系統的影響減少
到最低限。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成
時注冊到的設備全部受到監控。
1.2 圖形化彩色顯示界面
本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，窗口顏色不同，界面清
晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵或通過觸摸屏操作）就可實
現系統提供的多種功能。
1.3 靈活的模塊化結構和多種功能配置選擇
本控制器主控部分由接口統一的各類功能模塊組成，配置極為靈活方便，通過調整接入的
回路板數實現總線設備從 1 點到 14000 點間的任意配置，若接入通訊板、CRT 板和火警傳輸接
口板，系統還可以提供與火災顯示盤、CRT 和火警傳輸設備連接所需的標準接口。
1.4 配備智能化手動消防啟動盤
本控制器配接智能化手動消防啟動盤，手動消防啟動盤上的每一個啟/停鍵均可通過定義與
系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂疲瑥氐捉鉀Q了報警
聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。
1.5 配備 配備 直接控制盤 盤
本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行直接控制。本控
制盤具有輸出線斷路、短路和接反故障檢測以及指示燈檢測功能，這些檢測功能可最大限度的
保障控制盤本身及其與重要設備之間連接的可靠性。
1.6 可配接漢字式火災顯示盤
本控制器可配接我公司生產的漢字式火災顯示盤，漢字信息無需下載，方便可靠，并可以
通過對火災顯示盤的設備定義靈活的實現火災顯示盤的分樓區及分樓層顯示功能。
1.7 模塊式開關電源
模塊式開關電源可在寬主電電壓范圍內高效節能運行，合理的充電電路和可靠的多級保護
延長了電池的使用壽命。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
3
第二部分 結構·安裝·調試
? GST9000 火災報警控制器（聯動型）結構及配置說明
? 安裝與調試
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
4
第 第2 章 GST9000 控制器（聯動型）結構及 配置說明
2.1 控制器結構及配置方式概述
GST9000 系列控制器的典型配置包括：一臺控制器主機、二塊手動消防啟動盤、一塊直接
控制盤、一塊智能電源盤及主機電源、兩組蓄電池等。其中控制器主機包括：主板、母板、轉
換板、回路板、485 通訊板、232 通訊板、火警傳輸接口板和 DC-DC 變換模塊。本控制器集報
警、聯動功能于一體，通過總線、多線的控制不但能完成報警、一般消防設備的啟/?？刂频裙?/p>
能，并能實現對重要消防設備的控制。
JB-QG/QT-GST9000 采用柜式和琴臺式結構，控制器最多支持 58 個總線回路共計 14000 個
總線制報警聯動控制點，配接 GST-LD-D02 智能電源盤提供聯動 24V 電源。
GST9000 控制器外觀示意圖及內部結構圖如圖 2-1~2-5 所示，具體的內部連接線見“附錄
五 整機內部接線示意圖”）。
JB-QG-GST9000 火災報警控制器(聯動型)
*
7 PQRS
#
0
8 TUV 9 WXYZ
1
4 GHI
3 DEF 2 ABC
5 JKL 6 MNO
+ =
空 格
取 消
確 認 系統設置
圖形/文本
啟動/停動
屏蔽/
自 檢
用戶設置
取消屏蔽
智能電源盤 GST-LD-D02
1
2
3
4
5
火 警
預 警
監 管
延 時 啟 動
消音
主電工作
備電工作
調試狀態 工 作
警報器
動作/反饋
故 障
系統故障
氣體噴灑 噴灑啟動
啟動
屏 蔽
噴灑請求 噴灑允許
自動允許 反 饋
火警傳輸
故障/屏蔽
火警傳輸
警報器
選
中
瀏覽火警 信息查詢
消 音
警報器
火警確認 窗口切換
復 位
火警傳輸
消音/啟動 直接控制
自 檢
故障 屏蔽
工作
手 動
禁
止 許
允
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
故障
啟動
反饋
圖 2-1
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
5
上圖說明:
①主機
②智能手動消防啟動盤
③直接控制盤
④智能電源盤
⑤封板（可按需配置單元）
圖 2-2
上圖說明：
①主機
②智能電源盤
③智能手動消防啟動盤
④直接控制盤
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
6
主
板
接
口
轉換板
復位
自檢 工作
回路板 485通訊板
個位
故障2 故障1
十位
手
動
盤
接
口
1
0
2
個位
工作 通訊
十位 1
0
2
圖 2-3
圖 2-4
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
7
圖 2-5
上圖 2-3、2-4、2-5 說明:
①智能手動消防啟動盤 ②直接控制盤 ③顯示及操作部分
④控制箱 ⑤智能電源盤 ⑥濾波器
⑦蓄電池 ⑧電源部分
2.2 GST9000 控制器主機結構說明
2.2.1 按鍵及面板設置說明 按鍵及面板設置說明以 （以 JB-QG-GST9000 控制器為例）
主控面板分：液晶屏、指示燈區、鍵盤區及打印機四部分（如圖 2-6）。
指示燈區
鍵盤區
打印機
液晶屏
選
中
JB-QG-GST9000 火災報警控制器(聯動型)
*
7 PQRS
#
0
8 TUV 9 WXYZ
1
4 GHI
3 DEF 2 ABC
5 JKL 6 MNO
+ =
空 格
取 消
確 認
系統設置
圖形/文本
啟動/停動
屏蔽/
自 檢
用戶設置
取消屏蔽
瀏覽火警 信息查詢
消 音
警報器
火警確認 窗口切換
復 位
火警傳輸
消音/啟動 直接控制
火 警
預 警
監 管
延 時 啟 動
消音
主電工作
備電工作
調試狀態 工 作
警報器
動作/反饋
故 障
系統故障
氣體噴灑 噴灑啟動
啟動
屏 蔽
噴灑請求 噴灑允許
自動允許 反 饋
火警傳輸
故障/屏蔽
火警傳輸
警報器
自 檢
故障 屏蔽
圖 2-6
指示燈及按鍵說明：
? 火警燈：紅色，此燈亮表示控制器檢測到外接探測器或手動報警按鈕處于火警狀態，
具體信息見液晶顯示?；鹁懦髲?fù)位控制器，此燈熄滅。
? 預警燈：紅色，在預警允許狀態下，控制器檢測到外接探測器處于報警狀態時，此燈
亮，具體信息見液晶顯示。預警轉為火警或預警清除或復位控制器此燈熄滅。
? 監管燈：紅色，此燈亮表示控制器檢測到了外部設備的監管信號，系統處于監管狀態。
復位控制器后此燈熄滅。
? 屏蔽燈：黃色，當外部設備（探測器、模塊或火災顯示盤、本機警報器）發生故障時，
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
8
可將它屏蔽掉，待修理或更換后，再利用取消屏蔽功能將設備恢復。有屏蔽設備存在時此
燈亮。
? 警報器啟動燈：紅色，有警報器處于啟動狀態時，此燈點亮，當停動警報器或警報器
消音后，此燈熄滅。
? 火警傳輸動作/： 反饋：紅色，當系統中有火警信息傳輸時，該燈閃亮，當接收到火警傳
輸設備的反饋信號后該燈常亮；有新的火警信息傳輸時，該燈再次閃亮。該燈可反映信息
傳輸?shù)淖钚聽顟B(tài)。
? 工作燈：綠色，當控制器工作時，此燈點亮。
? 主電工作燈：綠色，當控制器由 AC220V 電源供電工作時，此燈點亮。
? 備電工作燈：綠色，當控制器由備電供電工作時，此燈點亮。
? 調試狀態燈：綠色，當控制器處于調試狀態時，此燈點亮。
? 自檢 燈：黃色，當系統中有設備處于自檢狀態時，此燈點亮。
? 警報器消音燈：黃色，當控制器發出警報音響時，按“警報器消音/啟動”鍵該燈點亮，
警報器終止發出警報。如再次按下“警報器消音/啟動”鍵或有新的警報發生時，警報器消
音指示燈熄滅，同時警報器再次發出警報聲。
? 啟 動燈：紅色，當控制器發出啟動命令后，該燈常亮；當發出啟動命令后在 10s 內未
收到要求的反饋信號，該燈閃亮；復位控制器后，此燈熄滅。
? 延時燈：紅色，此燈亮表示系統中存在延時啟動的設備；延時結束或復位控制器后，
此燈熄滅。
? 反饋燈：紅色，此燈亮表示控制器接收到外接設備的反饋信息；反饋全部恢復或復位
控制器后，此燈熄滅。
? 自動允許燈：綠色，此燈常亮表示系統處于全部允許狀態；此燈閃亮表示系統處于部
分允許狀態；此燈熄滅表示系統處于自動禁止?fàn)顟B(tài)。
? 噴灑允許燈：綠色，此燈亮表示控制器處于噴灑允許狀態，氣體滅火設備可以被手動
啟動或自動聯動；此燈滅表示控制器處于噴灑禁止?fàn)顟B(tài)，氣體滅火設備不能被手動啟動或
自動聯動。
? 噴灑請求燈：紅色，當系統中有氣體滅火設備處于延時啟動階段時，此燈點亮，當控
制器向氣體滅火設備發出啟動命令后，此燈熄滅。
? 噴灑啟動燈：紅色，此燈亮表示控制器已向氣體滅火設備發出啟動命令。
? 氣體噴灑燈：紅色，此燈亮表示控制器接收到氣體滅火設備反饋信號。
? 故障燈：黃色，此燈亮表示控制器檢測到外部設備（探測器、模塊或火災顯示盤）有
故障，或控制器本身出現故障；故障全部排除或復位控制器后，此燈熄滅。
? 系統故障燈：黃色，當系統存儲器發生故障或系統程序無法正常運行時，此燈點亮，
以提示用戶立即對控制器進行修復。
? 聲光警報器故障 燈：黃色，當系統中有聲光警報器處于故障狀態時，此燈點亮。
? 聲光 警報器屏蔽燈：黃色，當系統中存在被屏蔽的聲光警報器時，此燈點亮。
? 火警傳輸故障/ 屏蔽 燈 ：黃色，當系統中的火警傳輸設備發生故障時，該燈閃亮，若火
警傳輸設備被屏蔽，則該燈保持常亮。
各操作鍵功能見第三部分《系統應用》。
2.2.2 控制器主機內部結構說明
主機分為操作顯示部分、控制部分兩個單元，兩者之間通過導線相連。
1）主機操作顯示部分及控制部分結構如圖 2-7 所示。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
9
BAT
BAT
2
1
主
板
接
口
復位
自檢 工作
通訊 工作
個位
手
動
盤
接
口
故障1 故障2
個位
十位
1
0
2
十位
1
0
2
圖 2-7
上圖接線說明：
⑴背光、打印機 5V：兩根，液晶背光、打印機工作電源線。
⑵主板 5V：兩根，主板工作電源線。
⑶打印機數據線：26P 扁平信號線。
⑷鍵盤并行數據線：10P 扁平信號線。
⑸燈板 5V：兩根，燈板工作電源線。
⑹燈板數據線：10P 扁平信號線。
⑺鍵盤掃描線：20P 扁平信號線。
⑻觸屏數據線：4 線柔性電纜。
⑼液晶背光：2 組共 4 線，驅動液晶背光照明電源線。 注意：此線為高壓！
⑽液晶數據線：34 線專用液晶數據電纜。
⑾轉換板數據線：16P 扁平信號線。
⑿24V 電源線：兩根，主板工作電源線。
2）回路板、通訊板（232、485）、轉換板結構說明如圖 2-8 所示。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
10
主
板
接
口
轉換板
復位
自檢 工作
回路板
手
動
盤
接
口
故障1 故障2
個位
485通訊板
通訊 工作
個位
故障1 故障2
十位
個位
通訊 工作
工作
復位
自檢
接手動盤
接主板
十位 1
0
2
十位 1
0
2
1
0
2
圖 2-8
每個回路板及通訊板上均設有 1 個代表個位的十進制編碼開關和代表十位的插針設置開關，
其中短路塊短路插針設置開關的第1和第2 針 表示“0”，短路第2和第3 針 表示
“1”， 短路第3和第4 針 表示“2”。
圖例：回路板短路插針設置開關十位為 0、編碼開關個位為 1，則第一回路號為 1 號，第
二回路號為 2 號。
3）DC-DC 變換模塊結構如圖 2-9 所示。
備
電
作
顯示板5V
通訊5V
主電24V指示燈
通訊5V指示燈
工作開關
工作
主5V
24V
主電5V指示燈
工作指示燈
GND1
24V
+5V1
+5V1
BAT
打印機
控制板5V
GND1
備電開關
工
ACF
BAT
2
地線
+24V
主電檢測
備電檢測
備電端子
GND
1
+5V2
GND2
+5V1
GND1
24V
GND
ACF
母板XP3 BAF
備
電
保
險
10A
備電保險
DC-DC 變換模塊
圖 2-9
4）GST9000 控制器母板結構說明如圖 2-10 所示。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
11
通道槽
并行數據總線 并行數據總線
信號總線
圖 2-10
母板安裝在主機控制部分的底部，通過端子與 DC-DC 變換模塊相連。母板上有十個通
道插槽，可分別插轉換板、回路板、通訊板。本控制器最多可擴展為四個母板箱。
并行數據總線：用于系統的擴展
通道槽：插轉換板、回路板、通訊板
XP3：與 DC-DC 變換模塊相連
ZAn、ZBn（n=1～20）：1～10 通道的信號總線端子
當 注意：當 DC-DC 變換模塊的開關關閉時，總線控制 24V 并未關斷，如需插拔主機箱內的
線路板，請務必先關閉主、備電電源。
2.3 智能消防啟動盤結構說明
柜式、琴臺式 GST9000 控制器的智能手動消防啟動盤的結構和功能相同，并可以根據需要
擴展智能手動消防啟動盤。
GST-LD-SD128 智能手動消防啟動盤的外觀示意圖如圖 2-11。每塊手動盤的每一單元均有一
個按鍵、兩只指示燈和一個標簽。其中，按鍵為啟/停控制鍵，如按下某一單元的控制鍵，則該
單元的命令燈亮（紅色），并有控制命令發出，如被控設備響應，則回答燈亮（紅色）。用戶可
將各按鍵所對應的設備名稱書寫在設備標簽上面，然后與膜片一同固定在手動盤上。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
12
命令燈 回答燈 按鍵 標簽
圖 2-11
控制器每塊回路板最多可接 2 塊 GST-LD-SD128 智能手動消防啟動盤，手動盤之間可通過控
制板的 XS1 用 10P 排線兩兩對應連接。將控制板插針 X1 用短路塊將“1”端短接，該手動盤為
1、2 號手動盤；將控制板插針 X1 用短路塊將“2”端短接，該手動盤為 3、4 號手動盤。
2.4 GST9000 控制器電源系統說明
GST9000 控制器電源配置包括主、備電兩部分，包括主機電源、變壓器、蓄電池、智能電
源盤等如圖 2-12 所示。
主機電源各端子說明如圖 2-13 所示。主、備電電壓為：
主電：AC 220V（5A）電壓變化范圍 ＋10%～－15%
備電：12V24Ah 閥密鉛酸蓄電池（2 只）或 12V38Ah 閥密鉛酸蓄電池（2 只）
電池 電池 電池 電池
智能電源盤
DC-DC電源模塊
主機電源
~ 220V
~ 220V地線
INPUT
OUTPUT OUTPUT
DC24V
備
電
保
險
工
作
主5V
通訊5V
24V
+5V1
GND1
工作
備
電
DC-DC 變換模塊
BAF
GND
+5V1
24V
GND1
ACF
BAT
BAT
1
10A
2
面板
手動盤
多線制
圖 2-12
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
13
圖 2-13
2.5 GST-LD-D02 智能電源盤結構說明
1）面板說明如圖 2-14 所示。
智能電源盤 GST-LD-D02
輸 出 電 壓（V） 輸 出 電 流（A）
工作指示 主電故障 備電故障 輸出故障 消音 自檢
圖 2-14
指示燈與按鍵說明：
? 顯示窗口分別顯示當前輸出電壓及輸出電流值。
? 工作指示燈：綠色，在主電接通時點亮。
? 主電故障燈：黃色，主電失電后時，主電故障燈點亮，同時蜂鳴器發出報警聲。
? 備電故障燈：黃色，備電電壓低于 DC15V 時，備電故障燈點亮，同時蜂鳴器發
出報警聲。
? 輸出故障燈：黃色，當發生短路、斷路時，輸出故障燈點亮，同時蜂鳴器發出報
警聲。
? 消音鍵：在報警狀態下，按下“消音”鍵可中止故障音響，但再次發生故障時，
再次發出故障音響。
? 自檢鍵：按下“自檢”鍵后，進入密碼輸入狀態，此時同時按下“自檢”鍵和“消
音”鍵，電源盤開始對數碼管、指示燈、蜂鳴器進行檢查。
2）背面結構及接線端子說明如圖 2-15 所示。
8A
220V
10A + - +24V GND GND 10A +24V
圖 2-15
上圖說明：
? 主電開關：使交流主電投入使用。
? 備電開關：使備電投入使用。
? +、-：備電輸入。
? +24V、GND（主輸出）：DC24V 主輸出。
? +24V、GND（內部使用）：DC24V 內部使用輸出。
? 220V 電源插座：交流 220V 電源輸入（包括機殼保護地線）。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
14
2.6 控制器對外接線端子說明
控制器外接端子如圖 2-16 所示。
火警傳輸 A A B Z1-1 Z1-2 Z2-1 Z2-2 ZN-1 ZN-2 S+ S- RXD TXD GND NetA NetB
O1 COM1 I1 O14 COM14 I14 +24V GND L G N
火警傳輸 B
圖 2-16
其中：
A、B：連接火災顯示盤的通訊總線端子；
ZN-1、ZN-2（N=1~58）：探測器總線（無極性）；
S+，S-：火災報警輸出端子（可設置為無源常開、無源常閉和有源輸出）；
RXD、TXD、GND：連接彩色 CRT 系統的接線端子；
NerA、NetB：連接其它各類控制器的通訊總線端子（選配）；
火警傳輸 A、火警傳輸 B：連接火警傳輸設備通訊總線端子（選配）；
On、COMn、In（n=1~14）：直接控制盤輸出端子；
+24V、GND：DC24V、6A 供電電源輸出端子；
L、G、N：交流 220V 接線端子及機柜保護接地線端子。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
15
第 第3章 章 安裝與調試
3.1 開箱檢查
在安裝以前，應首先對現場設備進行檢查。
3.1.1 工程配置檢查
檢查控制設備裝箱單的內容是否與該工程配置相符。打開包裝箱后，根據裝箱單的內容對
箱內的貨物逐一檢查，主要檢查內容包括：安裝使用說明書、保險管、備用螺絲、控制器鑰匙
等，核對無誤后再對控制器外觀進行必要的檢查。各項檢查中如發現有不符合要求的情況請與
海灣公司市場服務部聯系。
3.1.2 控制器內部 配置及連接狀況檢查
參照本說明書第 2 章中的介紹對控制器的內部配置進行檢查，如回路板數量、手動消防啟
動盤配置、聯動電源的情況等。同時檢查一下各部件之間的連接關系并做必要的記錄，如手動
消防啟動盤與回路板的連接關系、通訊回路與主板或通訊板的連接關系、回路板與各總線通道
的連接關系等，以便在下面的安裝調試中使用。若發現連接線有脫落、與說明書介紹不符合或
標識不清等情況，請與海灣公司技術服務部聯系。
3.2 控制器 的安裝條件及方式
柜式控制器外形尺寸（長×寬×高）：550mm×460mm×1715mm
琴臺式控制器外形尺寸(長×寬×高，單節)：555mm×863mm（包括臺面）×1273mm
琴臺式控制器外形尺寸(長×寬×高，雙節)：1050mm×863mm（包括臺面）×1273mm
環境溫度：0℃～+40℃
相對濕度≤95%，不凝露
安裝距離：控制器后部維修通道寬度應大于 1000mm
3.3 開機檢查
控制器進入現場后，應接通電源進行開機檢查。檢查內容包括：
（1） 控制器的液晶屏、指示燈顯示是否正常。
（2） 觀察控制器和手動消防啟動盤的指示燈是否全部能點亮，進行聲音測試時揚聲器發聲
是否正確。
（3） 注冊結束后，顯示的系統配置（包括回路板數，手動消防啟動盤數，直接控制盤數等）
是否和實際相符。
（4） 進入正常監視后，觀察有無電源故障，操作主鍵盤、手動消防啟動盤鍵盤是否有嘀嘀
聲，以及附加配備的設備是否正常。
（5） 如在某一步發現異常，應按第 9 章的故障處理部分適當處理，如問題繼續存在，應通
知海灣公司技術服務部。
3.4 外部設備檢查
3.4.1 外接線狀態檢查
檢查與本控制器相連的總線狀況，測量不同回路總線間及總線與地之間的絕緣電阻，回路
的負載狀況。其中，絕緣電阻應大于 20MΩ ，回路負載應大于 1kΩ 。
3.4.2 設備檢查
利用調試裝置檢查回路設備狀況，即設備數量、編碼及工作狀態是否符合設計要求，排除
存在的故障，做好系統連接的準備。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
16
3.5 接線和設置
主機及外部設備檢查完畢后，如各項測試均符合要求，請參照第 2 章的有關說明將外部設
備與主機進行正確的連接和對直接控制盤、手動消防啟動盤等進行設置。每一步連接后都應再
次進行測試并將結果填寫到“附錄四 調試表格”中，以供調試和各種后續編程定義使用。
3.6 調試
當接線完成后，經過仔細檢查無誤便可以進行開機調試了，調試可以參照以下步驟：
? 按第 6 章調試說明，進入調試狀態。
? 查看總線設備的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如發生大面
積丟失，應首先檢查聯動電源和各樓層總線隔離器，然后對個別設備檢查，再次注冊，觀
察是否注冊完全。
? 查看火災顯示盤的注冊情況是否和“附錄五 調試表格”中登記的情況一致，如有問題，
重點檢查 A、B 通訊線和 24V 電源線。
? 參照第 5 章設備定義部分定義火災顯示盤和總線設備。同時對聯動設備定義手動消防啟
動盤操作鍵，并做好手動消防啟動盤和直接控制盤的標簽紙分別插入和粘貼在相應的位
置。
? 進行探測器報警試驗、火災顯示盤傳警試驗、直接控制盤操作試驗。
? 退出調試狀態，進入正常監控。
? 全面檢查設備定義，修改不適當?shù)牟糠帧?/p>
? 編輯聯動公式，進行自動聯動試驗。
接入重要設備（如氣體滅火設備等），并培訓操作者正確的操作使用方法。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
17
第三部分 系統應用
? 一般性用戶使用說明
? 系統管理員操作指南
? 系統調試功能說明
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
18
第 第4章 章 一般性 用戶使用說明
4.1 開機、關機與自檢
當控制器調試工作完成后，用戶就可以按以下順序進行開機操作了：
? 打開位于控制器背面底部的主電開關（如圖 4-1(c)所示）。
? 按照主機箱的編號，依次打開位于控制器各主機箱 DC-DC 變換模塊上的工作、備電
開關（如圖 4-1(a)所示）。
? 打開位于 GST-LD-D02 智能電源盤背面的主、備電開關（如圖 4-1(b)所示）。
主電開關
主電開關 備電開關
工作開關
備電開關
4-1(a)
4-1(b)
4-1(c)
主
板
接
口
轉換板
復位
自檢 工作
回路板 485通訊板
個位
故障2故障1
十位
手
動
盤
接
口
1
0
2
個位
工作 通訊
十位1
0
2
圖 4-1
系統上電后控制器進入對聲光指示設備、設備定義、聯動公式等的自動檢查狀態并對外接
設備進行注冊。至此，開機過程結束，系統進入正常監控界面（如圖 4-2 所示）。
關機過程按照與開機時相反的順序關掉各開關即可。要注意備電開關一定要關掉，否則，
由于控制器內部依然有用電電路，將導致備電放空，有損壞電池的可能。由于控制器使用的免
維護鉛酸電池有微小的自放電電流，需要定期充電維護，如控制器長時間不使用，需要每個月
開機充電 48 小時。如果控制器主電斷電后使用備電工作到備電保護，此時電池容量為空，需要
盡快恢復主電供電并給電池充電 48 小時，如果備電放空后超過 1 周不進行充電，可能損壞電池。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
19
圖 4-2
圖 4-2 中，窗體底部深藍色區域?yàn)闋顟B(tài)欄，顯示內容包括軟件版本、當前時間以及噴灑設
置、自動設置、手動設置、防盜設置的當前狀態。
4.2 常規鍵盤操作 作
4.2.1 鍵盤按鍵的分類
控制器鍵盤示意圖如圖 4-3、4-4 所示。
選
中
瀏覽火警 信息查詢
消 音
警報器
火警確認 窗口切換
復 位
火警傳輸
消音/啟動 直接控制
圖 4-3
空 格
取 消
確 認
系統設置
圖形/文本
啟動/停動
屏蔽/
自 檢
用戶設置
取消屏蔽
7 PQRS
*
0
8 TUV
5 JKL
2 ABC 1
4 GHI
3 DEF
6 MNO
9 WXYZ
#
+ =
圖 4-4
按照控制器各按鍵的功能來劃分，可以分為信息查詢類按鍵、特殊功能類按鍵、設置功能
類按鍵、字符鍵和操作鍵。
? 信息查詢類按鍵：指用戶查詢各類信息時，用來進行顯示信息切換的按鍵，屬于用戶
經常操作的按鍵，包括：“瀏覽火警”、“信息查詢”、“窗口切換”。
? 特殊功能類按鍵：指用戶操作控制器時，完成相應的命令，改變系統狀態的按鍵，包
括：“火警確認”、“消音”、“警報器消音/啟動”、“火警傳輸直接控制”、“復位”、“自
檢”、“啟動/停動”、“屏蔽/取消屏蔽”。
工程名稱
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
20
? 設置功能類按鍵：指用戶需要設置控制器的參數、調試及改變控制器設置時使用的按
鍵，包括：“系統設置”、“用戶設置”。
? 字符鍵：指用戶輸入數據用的數字或字符鍵，包括：“空格”、數字鍵（0~9）、“*”、“#”、
“+”、“×”、“=”，數字鍵同時為菜單操作時快速進入菜單的快捷鍵。
? 操作鍵：指用戶進行各種操作時均可能用到的按鍵，包括： 、 、 或
、
選
中
、
“確認”、“取消”。
本控制器除具有本機鍵盤外，還可配接標準鍵盤，并具有觸摸屏操作功能，可利用外接鍵
盤及觸摸屏進行數據輸入或菜單選擇等操作。
4.2.2 數據輸入的一般方法
在開始輸入數據時，屏幕上會有一個光標指示當前數據輸入的位置，按 、 可移動光標
的位置，當有多個數據輸入?yún)^(qū)域時按 、 可在各區域間進行切換，數據輸入時，按下
需要的字符鍵即可。在數據輸入的過程中可對已經輸入的內容進行更改，將光標移到相應位置
后，按下需要的字符鍵即可。同時本控制器在鍵盤解鎖輸入密碼時，可通過 清除已經輸入的
內容。
在進行數據輸入時，畫面下方顯示退出延時條，無鍵盤操作時，退出延時條逐漸縮短，退
出延時條消失后系統自動退出當前的數據輸入狀態，不存儲數據。
4.2.3 漢字信息的 漢字信息的 輸入方法
本控制器具備國標 1 級和 2 級字庫，允許在輸入密碼設置的用戶名、設備定義的設備注釋
及工程名稱等內容時輸入中文漢字，本控制器共設有三種漢字輸入法：T9 輸入法、全拼輸入法
以及區位碼輸入法。需要輸入漢字時，按下“*”控制器將進入漢字輸入狀態，按“#”可在三
種輸入法中進行切換，漢字輸入結束后再按一下“*”，退出漢字輸入狀態。
需要說明的是，漢字全拼輸入法只能通過控制器的外接鍵盤進行，而無法通過本機的鍵盤
和 實現；漢字全拼輸入法和 T9 輸入法可輸入 1 級字庫中的所有漢字，但 2 級字庫中的漢字需要
使用區位碼輸入法輸入。
T9 輸入法說明：
? 根據所需的漢字拼音選擇按下各字母所在的數字鍵（2~9），每個鍵按一次即可，而不
用考慮該字母在這個鍵上排在第幾位。在每次按鍵后，液晶屏上的候選拼音組合列表、
字列表都會不斷更新為最可能、最常用的拼音組合和漢字。
? 按 或 可在候選拼音組合列表中選擇所需的拼音，按“確認”結束拼音選擇。
? 按數字鍵（1-9）選擇所需的漢字，若需要的漢字不在當前屏，可按 或 在字列表
中前后、翻頁，然后再進行漢字選擇。
4.2.4 菜單操作的一般方法
當控制器在進行菜單操作時，有三種方法選擇菜單：一是按下鍵盤上與該菜單對應的數字
鍵；二是利用觸摸屏功能，直接點擊該菜單按鈕；三是通過 、 使欲選擇的按鈕處于
焦點狀態下（該菜單按鈕被按下），按“確認”即可。
JB-QG/QT-GST9000 火災報警控制器（聯動型）安裝使用說明書
海灣安全技術有限公司 http://www.gst.com.cn
21
在進行菜單操作時，按“取消”或點擊觸摸屏右上角的“ ”符號，將返回到上層菜單。
注：觸摸屏為可選配件， 當用戶選用時觸摸屏操作有效。
4.2.5 信息查看操作的方法
4.2.5.1. 定義
焦點信息：屏幕上用藍底白字顯示的一條信息稱為焦點信息。
焦點 窗口： ：焦點信息所在的信息窗口稱為焦點窗口。
焦點屏幕：焦點窗口所在的上半屏幕或下半屏幕成為焦點屏幕。
事件信息：將火警、預警、監管、屏蔽、啟動、反饋等信息統稱為事件信息。
4.2.5.2. 操作方法
信息查看主要包括系統事件信息、設備信息、聯動公式及運行記錄等。其基本方法如下：
查看事件信息時，按
選
中 鍵，可以在上半屏幕（顯示報警信息）和下半屏幕（顯示聯動信
息）之間切換，按“窗口切換”鍵可在焦點屏幕內切換焦點窗口，通過按 、 鍵可逐
條查看焦點窗口的各條信息。
查看設備信息時，進入系統設備檢查/按回路顯示界面，屏幕列出回路注冊信息；按下“確
認”鍵，將顯示有關該信息的更詳細的內容，每屏可顯示 23 條信息，按 、 鍵可逐條
查看信息，按 或 鍵可翻屏查看。
聯動公式檢查時，輸入要查詢的聯動公式編號，按“確認”鍵可查看該條聯動公式，按 、
鍵可逐條查看聯動公式。
運行記錄檢查時，焦點信息為最新發生的事件信息或操作信息，亦可通過按 、 鍵
可逐條查看。
4.3 鍵盤解鎖和鎖鍵盤
4.3.1 鍵盤解鎖
控制器開機默認為鎖鍵狀態，若進行功能鍵（除“瀏覽火警”、“窗口切換”、“信息查詢”、
“消音”鍵外）操作，液晶屏顯示一個要求輸入密碼的提示框，此時輸入正確的密碼并按下“確
認”，才可完成鍵盤解鎖繼續操作。
4.3.2 鎖鍵
本控制器具有自動鎖鍵功能，當控制器液晶屏顯示正常監視界面或報警信息顯示界面時，
若連續 30s 無任何鍵盤操作，且無新的信息發生，控制器將自動鎖定鍵盤。
提示：在操作結束后，請值班人員待確認鍵盤鎖定后再離開，以免他人誤操作。
4.4 信息顯示
4.4.1 文本信息顯示
信息顯示屏幕被分為上半屏幕和下半屏幕兩個部分，上半屏幕用來顯示火警、預警、監管
故障、屏蔽、自檢等信息；下半屏幕用來顯示反饋、啟動和延時信息。
每半屏幕最多可以顯示 2 種信息。當上半屏幕的信
