火災顯示盤 青鳥JBF5060
功能特點
配接目前所有在售火災報警控制器，段碼顯示。
可實現本回路、跨回路、跨機報警。
具備日期、時鐘顯示，自動與報警主機校時，無需單獨設置。
調試時僅需設置本機地址即可，回路號、機器號可自動從主機獲得，并在待機頁面顯示，更方便定位層顯連接的主機及回路號。
采用聯動編程形式進行報警點位設置即可，集中調試，簡化調試方式，提高調試效率。
層顯可自動識別報警類型，僅顯示火警信息，消火栓按鈕報警、模塊聯動信息不做顯示（輸入模塊如需顯示，需將模塊設置為中繼模塊類型），可自動識別手報類型，無需單獨設置。
兩線制，信號線無極性。功耗低，通訊距離1500m，單回路最多可接15臺。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，信號線無極性 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
監視電流 | ≤1mA（24V） |
報警電流 | ≤3mA（24V） |
射頻電磁場輻射抗擾度 | 30V/M |
確認燈 | 火警（紅色）、首警（紅色）、手報（紅色）、數據（紅色）、運行（綠色）、消音（紅色） |
外形尺寸 | 180mm長×110mm寬×29mm厚 |
編址方式 | 通過火災顯示盤上的按鈕設定 |
編址范圍 | 201-215 |
重量 | 305g |
通訊距離 | 1500m |
執行標準 | GB17429-2011《火災顯示盤》 |
結構特征、安裝與布線
先將底座固定于86盒。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
將層顯蓋在底座上即可。

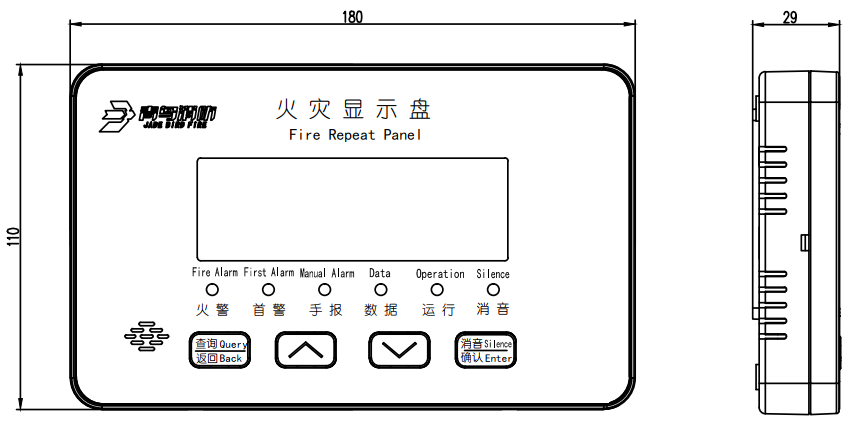

外形結構圖
安裝尺寸圖
