緊急啟停按鈕 青鳥JBF5181
功能特點
置于氣體護區門外，用于現場緊急啟動、停止氣體滅火控制設備。
緊急啟動時，按下“壓下噴灑”按鈕，此時紅燈亮，實現氣體滅火啟動操作。
每條氣體滅火回路最多可接6只緊急啟停按鈕。
兩線制，氣體滅火信號線無極性。
技術參數列表
內容 | 技術參數 |
工作電壓 | DC18V-27V，調制型，控制器提供 |
線制 | 兩線制，氣體滅火信號線無極性 |
外形尺寸 | 130mm長×95mm寬×44.5mm厚 |
編址方式 | 使用專用電子編碼器 |
編址范圍 | 1-80 |
結構特征、安裝與布線
通過預埋盒或使用膨脹螺絲將底座固定在墻上。
使用專用電子編碼器對其設定地址碼（1-80）。
端子L1、L2分別接信號線L1和L2，無極性，信號線采用ZR-RVS-2×1.5mm2雙絞線。
按鈕主體應在布線檢查后、調試之前安裝，防止因不恰當安裝作業造成損失。

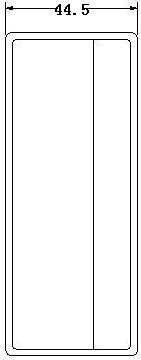

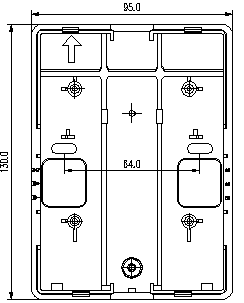

外形結構及安裝尺寸圖

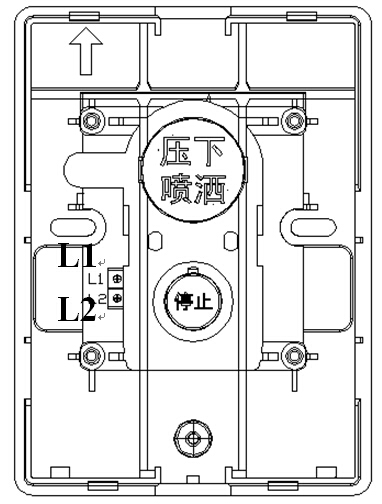

端子示意圖
說明
端子L1、L2分別接氣體滅火信號線L1和L2，無極性。
注意事項
為確保安全，按鈕保護罩為一次性設計，調試時請先摘除上蓋再進行試驗。
