氣體滅火控制器/火災報警控制器（聯動型）青鳥JB-QB-JBF5014
功能特點
采用高分辨率7英寸真彩液晶屏，中英文界面切換，菜單顯示直觀，良好的人機界面。
具備在線和離線聯動編程功能，同時支持U盤數據下載，調試方便。
直接與JBF-11SF、51系列控制器進行聯網，無需增加聯網硬件。
具備檢修開關，保障系統維護時的可靠性、安全性。
具有很強的配套能力，可以配接消防控制室圖形顯示裝置、火災顯示盤、消防聯動控制器等多種設備。
壁掛式安裝，具備2條總線回路、2條氣體滅火回路、6路專線控制。
技術參數列表
內容 | 技術參數 |
供電主電 | AC220V+10%~15%，50Hz±1% |
備電 | DC24V，兩組12V/7Ah |
系統容量 | 2條總線回路，單回路200點；2條氣體滅火回路，單回路80點；6路專線控制 |
工作溫度 | -10~+50℃ |
貯存溫度 | -20~+55℃ |
相對濕度 | ≤95%（40±2℃） |
輸出電流 | 單路噴灑輸出最大電流2A |
監視狀態整機功耗 | ≤100W |
外形尺寸 | 540mm高×410mm寬×125mm厚 |
執行標準 | GB4717-2005《火災報警控制器》 GB16806-2006《消防聯動控制系統》 |
結構特征、安裝
壁掛式安裝。
外形結構及安裝尺寸圖
端子示意圖
說明
接線端子 | 接線說明 |
24V、G | 聯動電源輸出端子，有極性，用于給現場設備供電 |
FIRE/ FAULT | 火警/故障繼電器輸出端子，輸出無源閉合信號 |
1SL+/1SL-~6SL+/6SL- | 6路專線控制對外輸出端子，有極性，用于對消防泵、風機等大型專線聯動消防設備的啟、?？刂?/span> |
L1+/L1-~ L2+/L2- | 2條氣體滅火回路，單回路容量80點，用于配接聲光警報器、輸入模塊、輸入/輸出模塊、緊急啟停按鈕、手自動轉換盒等氣體滅火設備 |
L3+/L3-~ L4+/L4- | 2條總線回路，單回路200點，用于配接現場探測器、手動報警按鈕、消火栓按鈕、輸入模塊、輸入/輸出模塊等現場編址型設備 |
IN1+、IN1- | 輸入端子1，外接無源輸入信號，用于報火警，需配接10KΩ，1/4W終端電阻 |
IN2+、IN2- | 輸入端子2，外接無源輸入信號，用于報火警，需配接10KΩ，1/4W終端電阻 |
1FB+/1FB-~2FB+/2FB- | 噴灑反饋端子，需配接10KΩ，1/4W終端電阻 |
1C+/1C-~2C+/2C- | 噴灑啟動端子，用于連接氣體滅火啟動裝置，裝置包含電磁閥式和電爆管式 |

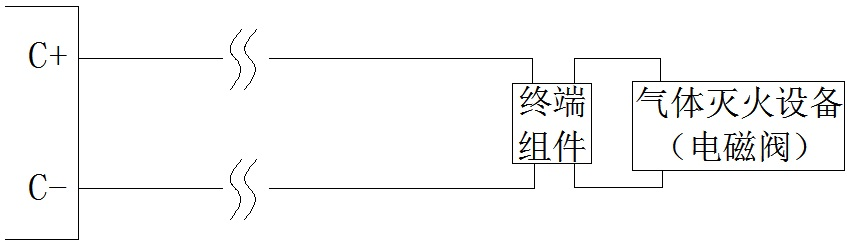

噴灑啟動端子連接七氟丙烷等電磁閥式氣體滅火裝置示意圖
說明
需在終端配接終端組件。
終端組件輸入端：連接主機噴灑啟動端子C+、C-。
終端組件輸出端：連接繼電器或其他控制端子。
每路氣體滅火控制輸出最大電流2A，當受控設備功耗較大時需增加現場聯動電源及繼電器。
噴灑啟動端子連接氣溶膠等電爆管式氣體滅火裝置時示意圖
說明
需在終端配接JBF5183氣溶膠滅火裝置控制盒。
每只氣溶膠滅火裝置控制盒最多可連接2臺氣溶膠滅火裝置。
輸入端：端子5與6、端子7與8接噴灑啟動端子C-、C+。
輸出端：端子9與10、端子11與12連接氣溶膠滅火裝置。
