溫式電氣火災監控探測器 青鳥JBF6119
功能特點
探測器設置了一個指示燈，通過指示燈不同顏色區分各種工作狀態。綠色閃爍時表示為正常工作狀態，紅色常亮?xí)r表示為報警狀態。
具有差溫特性。
能將實時的溫度值、故障信號傳送到配接的電氣火災監控設備。
小型化外形尺寸，適用于各種開關柜型。
支持固定式或卡槽式安裝，方便快捷。
技術參數列表
內容 | 技術參數 |
檢測對象 | 溫度 |
檢測范圍 | 溫度（55～140）℃ |
線 制 | 兩總線，無極性 |
工作電壓 | DC24V |
使用環境 | 溫度（-10～65）℃ 濕度（10～93）%RH（非凝露） |
工作電流 | <0.1mA |
編碼方式 | 使用專用電子編碼器 |
編碼范圍 | 1-252號 |
溫度傳感器距離 | ≤1m |
安裝方式 | 導軌安裝 |
執行標準 | GB 14285.3-2014 《電氣火災監控系統》第3部分：測溫式電氣火災監控探測器 |

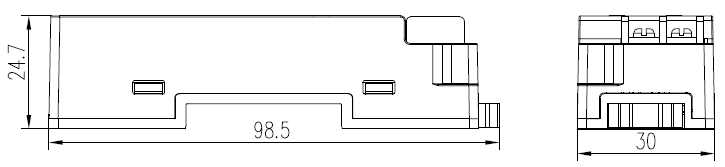

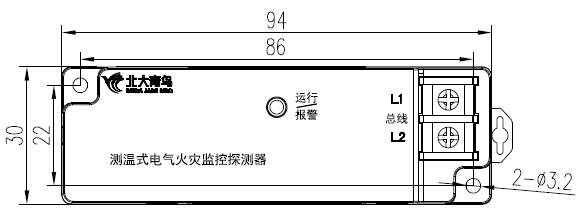

外形結構及安裝尺寸圖
接線說明
探測器與電氣火災監控設備互連，連接方式如下圖所示，將監控設備的總線接口L+、L-任意連接在JBF6119型電氣火災監控探測器的總線信號接口L1、L2上。
安裝注意事項
回路總線應選用ZR-RVS-2×1.5mm2，兩總線安裝布線時，注意與強電線路分開布線。
回路總線采用屏蔽雙絞線時，屏蔽雙絞線的屏蔽層應良好接地，否則屏蔽層不起作用。
溫度傳感器與線纜必須處于良好的絕緣狀態。
