一體式門磁開關 青鳥JBF6132-D JBF6132-DS
內置微處理器；
通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m；
施工中建議使用雙絞線，導線截面積不小于1.5mm2；
回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，穩定性高，抗干擾能力強；
本品易于客戶施工、維護，只需參照安裝要求將產品安裝于門框和門面上，線路檢查完成后即可進行開通調試；
具備狀態監測和故障檢測功能；
技術參數列表
內容 | 技術參數 |
回路總線 | 調制型，二總線，無極性 |
工作電流 | <0.1mA |
編碼方式 | 電子編碼器編碼 |
編碼范圍 | 1-252 |
指示燈 | 監視：“狀態”燈紅色閃亮。 故障：“狀態”燈紅色連續閃亮兩次。 |
外形尺寸 | JBF6132-D 200mm × 30mm× 20.5mm（長×寬×高） JBF6132-DS 120mm × 30mm× 20.5mm（長×寬×高） JBF6132-DM 80mm × 20mm× 14.5mm（長×寬×高） |

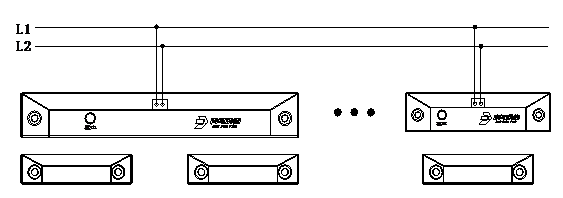

接線說明
L1、L2連接回路總線，無極性。
應用說明
一體式門磁開關相當于輸入接口JBF6131-D和分體式門磁開關的結合，JBF6132-DS和JBF6132-D兩種接口均可直接接入防火門監控器的回路線使用，不需要再搭配額外的模塊即可完成對常閉門的監視，均只占用一個回路地址點。JBF6132-DS適用于常閉單門；JBF6132-D適用于常閉雙門，可以同時監控雙門的左右兩扇門，任何一扇門未關閉到位都會報門異常。
