輸入/輸出接口模塊 青鳥JBF6142-D
功能特點
內置微處理器；
工作時需要DC24V電源；
采用無極性二總線技術，最大通訊距離可達1500m；
模塊輸入、輸出線路間采用電氣隔離設計，避免因?yàn)殄e(cuò)誤接線導致對系統的損壞；
電子編碼方式，可通過專用電子編碼器編址；
輸入、輸出端線路具備故障檢測功能。
技術參數列表
內容 | 技術參數 |
回路總線 | 調制型，二總線，無極性 |
監視電流 | <0.1mA |
輸出容量 | DC24V/300mA |
編碼方式 | 電子編碼器編碼 |
編碼范圍 | 1-252 |
輸入指示燈 | 監視狀態：“輸入動作”燈紅色閃亮。 動作狀態：“輸入動作”燈紅色閃亮高亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。 |
輸出指示燈 | 監視狀態：“輸出動作”燈紅色閃亮。 動作狀態：“輸出動作”燈不亮。 |
外形尺寸 | （長 ×寬×高）85mm × 85mm× 41mm |

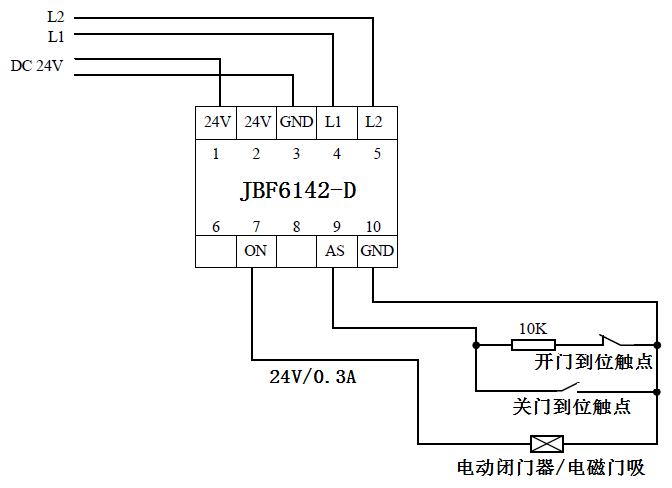

接線說明
L1（端子4）、L2（端子5）連接回路總線，無極性；
24V(端子1)、GND(端子3)連接24V直流電源，有極性；
AS（端子9）、GND（端子10）連接電動閉門器上的關門到位信號（無源觸點）；
端子AS和GND連接的被監視設備動合端須并聯10KΩ電阻，以實現對輸入線路的檢測功能；
ON(端子7)、GND（端子10）連接電動閉門器。接口模塊正常狀態下ON端（7）持續輸出24V，確保防火門正常開啟。接口模塊被啟動后，ON端停止輸出24V，電動閉門器在機械力的作用下關閉；
應用說明
該模塊與安裝在常開防火門附近，與防火門上的電動閉門器（電動定位）、 電動門吸進行連接，用以在火災發生時通過操作防火門監控器對防火門進行遠程關閉，并接收防火門是否關閉正常的信號。
