JBF6187-A3型電壓/電流信號傳感器 青鳥JBF6187-A3
功能特點
傳感器采用電子編碼方式進行編碼，編址范圍1～252；
傳感器和監控器之間采用無極性兩總線連接方式，同時實現傳感器供電及信息傳輸功能；
傳感器設有兩個指示燈，綠燈閃爍表示為正常工作狀態，黃燈常亮表示為故障狀態；
傳感器具有對兩路三相四線制消防電源的電壓值和電流值的實時監控功能，可在100秒內報出消防電源的供電中斷、過壓、欠壓、缺相、錯相、過載等故障；
傳感器能將所監測的電壓信號和電流信號傳送到消防設備電源狀態監控器；
具有CT變比功能，用于監測超過5A的電流（通過監控器菜單進行設置）。
技術參數列表
型 號 | JBF6187-A3 |
規 格 | 雙路 |
檢測對象 | 三相四線電源的電壓值、電流值 |
額定工作電壓 | DC 24V （回路總線提供） |
額定工作電流 | 5mA |
電壓測量范圍 | AC 220V |
電流測量范圍 | AC 0.5A～5A |
電壓分辨率 | 1V |
電流分辨率 | 0.01A |
過壓百分比 | 0%～20% |
欠壓百分比 | 0%～20% |
過載百分比 | 0%～20% |
通訊方式 | 無極性兩總線 |
傳輸距離 | ≤1500m |
工作環境 | 溫度：0℃～+40℃； 相對濕度：10%～93％（非凝露） |
外形尺寸 | 132mm×100mm×58mm（L×W×H） |
安裝方式 | 35mm標準導軌 |
安裝與布線
使用編碼器對傳感器進行編碼；
將傳感器安裝在消防電源配電箱內的35mm標準導軌上；
將無極性要求的回路總線接入到傳感器的L1/L2端子；
將被監視的消防電源主電電壓按照要求依次接入到傳感器的U1A，U1B，U1C和U1N端子；將被監視的消防電源備電電壓按照要求依次接入到傳感器的U2A，U2B，U2C和U2N端子；三相四制消防電源的A相電流輸入接入I11和I12，B相電流輸入接入I21和I22，C相電流輸入接入I31和I32；
回路總線應選用線徑不小于1.5mm2的雙絞軟線（RVS-2×1.5mm2）；
傳感器與電源輸出端間應選用線徑不小于1.5 mm2的線（BV 4x1.5mm2）；對于交流電流線線徑要求最小不小于1.5mm2（BV 2x1.5mm2）；

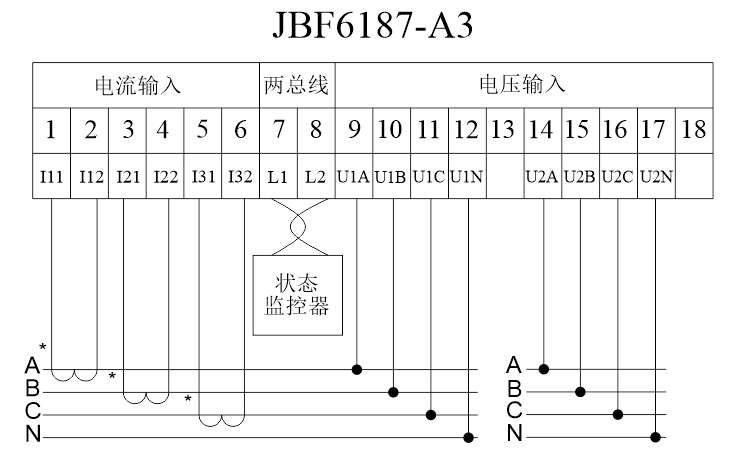

JBF6187-V3 接線示意圖
傳感器正常顯示狀態
當傳感器線路連接正常、監測電壓正常情況下，傳感器液晶屏將輪顯目前每一路的監測電壓值、電流值及本傳感器在回路中所占地址，如下圖：
注意：當電壓/電流信號傳感器“電壓檢測輸入端”供電中斷（或空載）情況下，傳感器黃色故障燈點亮，液晶屏不亮，監控器將顯示該地址的傳感器“供電中斷故障”。
