JB-QB-GST100、JB-QB-GST200、JB-QB-GST500、JB-QG/T-GST5000、JB-QG/T-GST9000控制器均有模塊化的網絡接口設備；通過選擇不同的網絡接口設備可以構成多種拓撲結構的網絡，采用不同的網絡傳輸介質可以適應不同的網絡距離，組成適應不同場所的網絡消防控制系統。
聯網系統設計方法：首先應根據工程需求選擇網絡傳輸介質，再根據設備分布情況選擇適合的網絡拓撲結構，最后確定需要選用的網絡接口設備來組成網絡。
按照傳輸介質和通訊協議來劃分，網絡接口設備分為：CAN聯網設備、RS485聯網設備、232光纖聯網、TCP/IP聯網及其他接口設備。
火災報警控制器聯網形式
※CAN
信號傳輸
※ RS485
信號傳輸
※ RS232
光纖傳輸
※ TCP/IP
數據傳輸

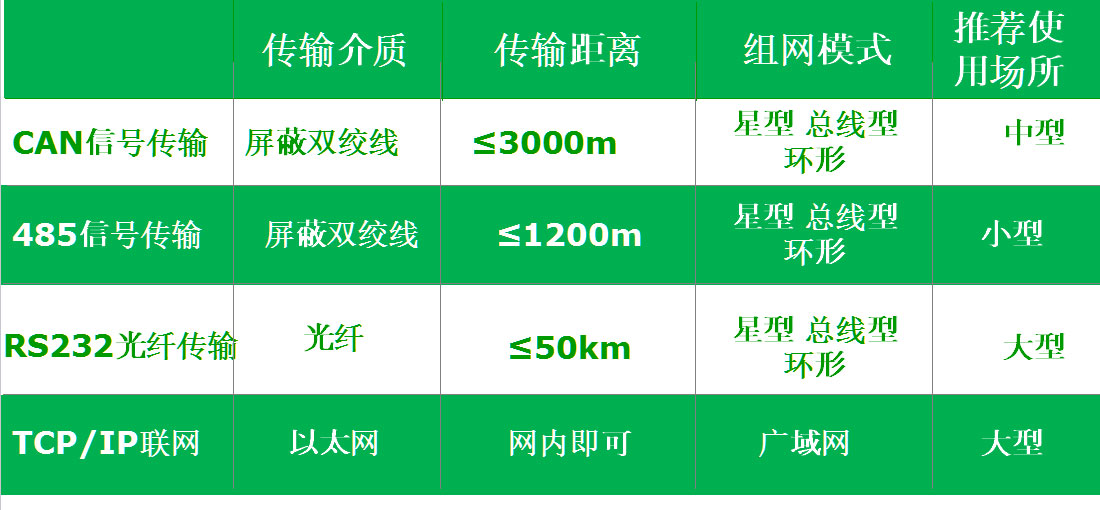

數據傳輸形式各自特點
一、CAN聯網系統
1、模塊介紹
2、聯網說明
3、控制器的操作
4、練習題、常見問題
二、485聯網系統
1、模塊介紹
2、聯網說明
3、聯網方案介紹
三、232光纖聯網系統
1、模塊介紹
2、聯網方案介紹
四、TCP-IP聯網系統
1、控制器聯網方式簡介
2、NPort5230TCP/IP聯網模塊說明
3、NPort5230TCP/IP聯網模塊配置
4、控制器的聯網調試
CAN基本配置說明
CAN聯網系統最多支持240臺GST系列控制器聯網；每個CAN回路布線長度不得超過3km，節點數量不得超過112個；CAN總線布線采用RVVSP屏蔽雙絞線，截面積≥1.0 mm2。
LWK系列聯網卡是最基本的CAN聯網設備。任何拓撲結構的CAN聯網系統中，每臺控制器均需配置1塊LWK系列聯網卡。
兩個末端的聯網卡上應設置終端電阻。

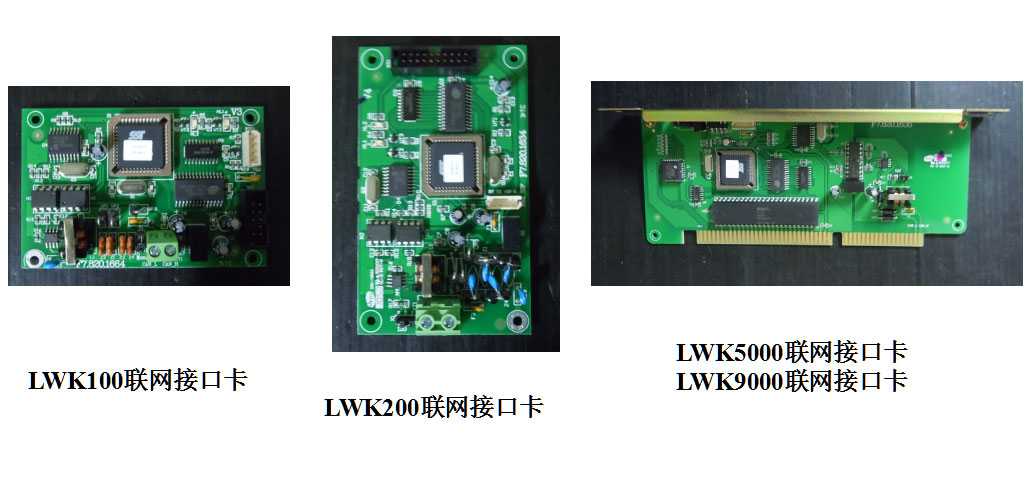

聯網接口卡型號 適用控制器
LWK100聯網接口卡 GST100控制器
LWK200聯網接口卡 GST200控制器、GST-QKP02/4控制器、GST-QKP01控制器
LWK5000聯網接口卡 GST500控制器、GST5000控制器
LWK9000聯網接口卡 GST9000控制器
聯網模塊
CAN總線聯網的基本配置主要包括：
LWK系列聯網卡
CAN100F光纖轉換器
CAN100S
CAN總線中繼器
CAN100H
CAN星型集中器
※注意：LWK系列聯網接口卡：LWK系列聯網卡是最基本的CAN聯網設備。
任何拓撲結構的CAN聯網系統中，每臺控制器均需配置1塊LWK系列聯網卡。
聯網接口卡型號
