一.1 修改時間
時間在面板上的數碼管窗口顯示。通常顯示的是時、分，在非菜單狀態下，按下“確認”鍵，轉換為月、日顯示，再次按下“確認”鍵或1分鐘之內將自動轉換為時、分顯示。
可按以下步驟進行時間設置：

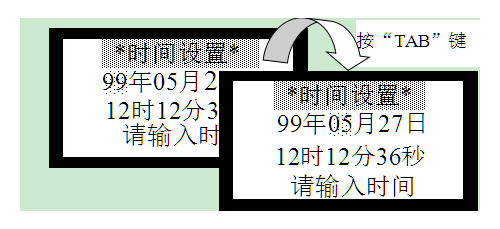

按下“系統設置”鍵，進入系統設置操作菜單（如圖6-1）；選擇第一項“時間設置” （當鍵盤處于鎖鍵狀態時，需輸入管理員密碼解鎖），屏幕上會顯示出如圖6-2所示的畫面。
圖6-1
圖6-2
可通過按“TAB”鍵來選擇欲修改的數據塊（年、月、日、時、分、秒的內容），使光標停在數據塊的第一位，修改時間的具體操作參照“5.2.2數據輸入的一般方法”中的內容。修改完畢后，按“確認”鍵便得到了新的系統時間。
一.2 密碼設定
一.2.1 密碼的分類
除“窗口切換”、 “消音”及“△＝”、 “＝▽”鍵外，其他功能鍵被按下后，都會顯示一個如圖5-5所示的要求輸入密碼的畫面（密碼由8位0~9的字符組成），輸入正確的密碼后，才可進行進一步的操作。按照系統的安全性，密碼權限從低到高分為用戶密碼、氣體操作密碼、系統管理員密碼三級，高級密碼可以替代低級密碼。
可用用戶密碼打開的操作包括：設備檢查、防盜控制、啟動控制、啟動、停動、隔離、取消隔離、取消等主機鍵盤操作。進行打印控制操作需輸入管理員密碼。
輸入氣體噴灑控制密碼（也可以是系統管理員密碼）后可進行噴灑控制菜單操作，但如需進行系統設置菜單操作必須輸入系統管理員密碼（不能進入“調試狀態”選項）。
當輸入正確的用戶密碼（或更高級密碼）后，進行任何用戶密碼級操作均可不用輸入密碼。
一.2.2 密碼的更改
在圖6-1系統設置操作狀態下按“2”鍵，則進入修改密碼操作狀態（如圖6-3）。
圖6-3
選擇欲修改的密碼，屏幕提示“請輸入密碼”（如圖6-4），此時輸入新密碼并按“確認”鍵，為防止按鍵失誤，控制器要求將新密碼重復輸入一次加以確認（如圖6-5），此時再輸入一次新密碼并按下“確認”鍵。
圖6-4
圖6-5
若兩次輸入的密碼相同，將會退出當前操作，回到“系統工作正?！逼聊?，表明新密碼輸入成功。若出現錯誤，屏幕顯示“操作處理失敗”，需重新進行密碼輸入操作。

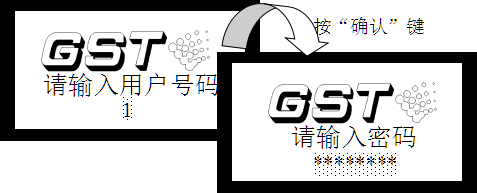

本控制器為滿足多個值班員操作的要求，在用戶密碼一級設置了五個用戶號碼（1~5），每個用戶號碼可對應自己的用戶密碼，當需更改用戶密碼時，要求先輸入用戶號碼（如圖6-6），按“確認”鍵后，屏幕提示輸入密碼，此時可輸入新密碼并加以確認。
圖6-6
一.3 對比度設置
選擇系統設置操作菜單（圖6-1）的第三項，進入對比度設置操作畫面（如圖6-7）?？赏ㄟ^“△＝”鍵與“＝▽”鍵來改變液晶屏的對比度，按“確認”鍵將對比度設置存入系統。
圖6-7
為延長液晶屏的使用壽命，當控制器液晶屏返回到“系統工作正?！逼聊粫r會自動關閉液晶背光。
一.4 設備定義
一.4.1 現場設備定義的內容
控制器外接的現場設備包括火災探測器、聯動模塊、火災顯示盤等，這些外部設備均需進行編碼設定，每個設備對應一個原始編碼和一個現場編碼，設備定義就是對設備的現場編碼進行設定。被定義的設備既可以是已經注冊在控制器上的，也可以是未注冊在控制器上的。
“原碼”：為該設備所在的自身編碼號，外部設備原碼號為1~242；通訊設備原碼號為1~64；從機原碼號為1~32。原始編碼與現場布線沒有關系。
現場編碼包括二次碼、設備類型、設備特性和設備漢字信息。
“鍵值”：當外部設備為模塊類設備時，是指與設備對應的手動盤按鍵號，當無手動盤與該設備相對應時，鍵值設為“00”。
“二次碼”： 由六位0到9的數字組成，它是人為定義用來表達這個設備所在的特定的現場環境的一組數，用戶通過此編碼可以很容易的知道被編碼設備的位置以及與位置相關的其它信息。對用戶編碼規定如下：
第一、二位對應設備所在的樓層號，取值范圍為0—99。為方便建筑物地下部分設備的定義，規定地下一層為99，地下二層為98，依此類推。
第三位對應設備所在的樓區號，取值范圍為0－9。所謂樓區是指一個相對獨立的建筑物，例如：一個花園小區由多棟寫字樓組成，每一棟樓可視為一個樓區。
第四、五、六位對應總線制設備所在的房間號或其它可以標識特征的編碼。對火災顯示盤編碼時，第四位為火災顯示盤工作方式設定位，第五、六位為特征標志位。
“設備類型” 參照“附錄二 設備類型表”中的設備類型，輸入兩位數字（設備類型代碼），取值范圍為00—64。此項內容的輸入?yún)^(qū)前面無“設備類型”字樣提示，其輸入?yún)^(qū)與“用戶編碼”處于同一行，與“用戶編碼”輸入?yún)^(qū)之間有一“*”符號，輸入完成后，在屏幕的最后一行將顯示剛剛輸入數字對應的設備類型。如果輸入的設備類型代碼系統未曾定義過，設備類型處將顯示“未定義”。
“特性” 對于模塊類設備此項為輸出控制方式選擇:
2 “0
”表示一般性脈沖輸出控制方式模塊；
2 “1”表示一般性持續電平輸出方式模塊；
2 “2”表示多線制聯動控制點；
2 當“特性”為“3”或“4”時，表示為停動類設備，即為平時處于“回答”狀態的設備。此類設備的“回答”信號不點亮“動作”指示燈，同時也不在信息屏上顯示，但記入運行記錄器。
“設備漢字信息”表示該設備的位置或其它相關漢字提示信息。此項最多可由七個漢字組成，對應漢字碼表見“附錄三 標準漢字碼表”。如果本系統的漢字庫不包含輸入的區位碼所對應的漢字，屏幕將顯示“”符號。
說明:
1) 在設備定義中，只能輸入阿拉伯數字，其余字符均視為非法。
2) 在對特性進行定義時，如果輸入除0、1、2、3、4以外的數字，按“確認”鍵后，系統將提示操作處理失敗。
3) 多線制聯動控制點必須定義為“2”。
4) 多線制鎖的設備類型必須定義為62號。
5) 漢字輸入采用四位標準國標區位碼輸入，前面的0不可缺省。
6) 控制器提供了消防工程常用的1927個漢字容量的標準漢字庫。
一.4.2 設備定義操作

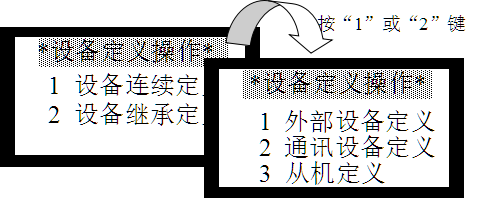

選擇系統設置操作菜單（圖6-1）的第四項，屏幕將顯示如圖6-8所示的設備定義選擇菜單，此菜單有兩個可選項：“設備連續定義”及“設備繼承定義”，每個選項均分為外部設備定義、通訊設備定義、從機定義三種。
圖6-8
1. 設備連續定義
在圖6-8的屏幕狀態下按“1”，則進入設備連續定義狀態。在此狀態下，系統默認設備是未曾定義過的，在輸入第一個設備結束后，以后設備定義會默認上一個設備的定義，提供如下方便：
2 原碼中的設備號在小于其最大值時，會自動加一。
2 鍵值為非“00”時，會自動加一。
2 二次碼自動加一。
2 設備類型不變。
2 特性不變。
2 漢字信息不變（如圖6-11）。
= 外部設備定義

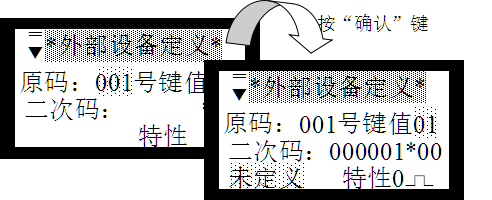

選擇“外部設備定義”后，便進入外部設備定義菜單，此時輸入正確的原碼后按“確認”鍵液晶屏顯示如圖6-9的內容。
圖6-9

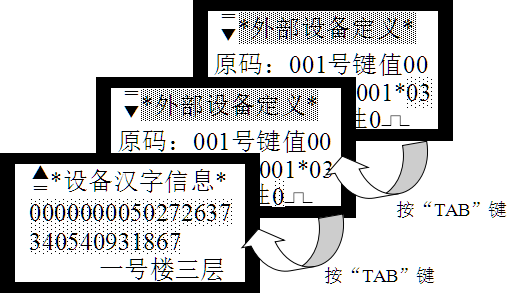

上圖中，在設備定義的過程中，可通過按“TAB” 鍵、 “△＝” 鍵與“＝▽”鍵及數字鍵進行定義操作（如圖6-10）。
圖6-10

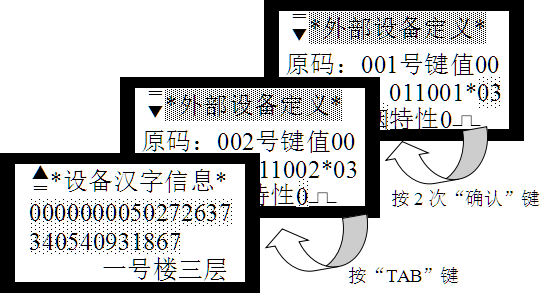

當設備定義完成后，按“確認”鍵存貯，再進行新的定義操作（見圖6-11）。
圖6-11
注意：當定義完最大值設備號的設備后，再按“確認”鍵，將提示“操作處理失敗”。
= 通訊設備、從機定義
通訊設備定義是指對控制器外接的火災顯示盤進行定義；從機設備定義是指對該控制器所在的GST網絡的其它控制器進行定義。通訊設備、從機的設備定義操作與外部設備定義相同，只是不需對“鍵值”、“特性”進行定義。
2. 設備繼承定義
設備繼承定義是將已經定義的設備信息從系統內調出，可對設備定義進行修改。
例如：已經定義032號外部設備是二次碼為082006的光電感煙探測器；033號外部設備是二次碼為082008用于啟動噴淋泵的模塊，且其對應的手動盤鍵號為16號，現進行設備繼承定義操作：
2 選擇設備繼承定義的外部設備定義項，輸入原碼為032后按確認鍵，液晶屏顯示的是二次碼為082006的光電感煙探測器的信息。
2
按兩次“確認”鍵后，液晶屏顯示的是原碼為033、二次碼為082008用于啟動噴淋泵的模塊的信息（見圖6-12）。
圖6-12
注：進行設備定義時，如定義的用戶碼已經存在，將提示操作處理失敗。
一.4.3 現場設備的定義實例

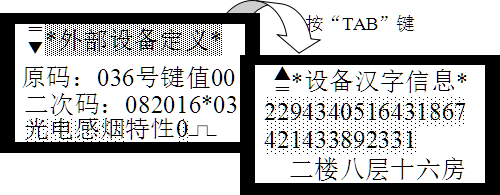

圖6-13
上例中定義的是一個第二樓區第八層樓16號房間的光電感煙探測器，它的原碼為36號。
對于智能型探測器，只需選擇與其傳感器相對應的設備類型，例如欲定義37號智能光電感煙探測器，其設備類型一項應輸入03（光電感煙）如圖6-14所示。
圖6-14
注意：定義智能型探測器后，必須對其進行重新注冊，系統將在注冊過程中判定所連接的探測器是否為智能型。
一.4.4 分區分層方式火災顯示盤定義實例
本控制器既可與我公司生產的數碼式火災顯示盤相連，也可與液晶式火災顯示盤相連。控制器與火災顯示盤之間的連接采用標準RS－485接口，控制器主板提供了一個標準通訊回路，最多可接64臺火災顯示盤。
火災顯示盤共有四種顯示方法：全顯、區內顯示、三層顯示和單層顯示方式，由該火災顯示盤的用戶編碼的第四位數字來設定：
0：全顯方式，顯示本控制器探測到的所有火警信息。
1：樓區顯示，顯示火災顯示盤所在樓區的火警信息。
2：三層顯示，顯示樓區內火災顯示盤所在樓層和上下相鄰樓層的火警信息。
3．單層顯示，顯示樓區內火災顯示盤所在樓層的火警信息。
我們假定16號火災顯示盤位于二號樓第八層樓上，我們要求它進行單層顯示，其定義如圖6-15。
圖6-15
我公司生產的火災顯示盤的自身編碼范圍是1-63，對每臺火災顯示盤在使用前都應該進行定義。
一.4.5 手動消防啟動盤控制一般性設備的定義實例
例：原碼為112號的控制模塊用于控制位于第三樓區第二層的排煙機的啟動，現將其用戶編碼設定為032072號，并由手動消防啟動盤的2號鍵直接控制。因為排煙機帶有啟動自鎖功能，所以控制模塊給出一個脈沖控制信號，即可完成排煙機的啟動，故其設備特性設置應為脈沖方式。具體設備定義操作見圖6-16。
圖6-16
一.4.6 手動消防啟動盤控制氣體滅火設備啟動定義實例
圖6-17
為保障氣體噴灑設備受到控制器專門為它們提供的可靠性保護，總線制鋼瓶驅動盤的啟動點、停動點二個控制碼必須對應定義成“氣體啟動”、“氣體停動”類，并且都應該設成持續型控制輸出。另外為方便在中控室對氣體設備進行控制，可以將“氣體啟動”和“氣體停動”點分別定義對應的手動鍵。本例為二樓機房的氣體滅火啟動設備的定義實例，按下手動消防啟動盤的對應按鍵，控制器即可發出啟動氣體滅火設備的命令。
一.5 自動聯動公式的編輯方法
一.5.1 聯動公式的格式
聯動公式是用來定義系統中報警信息與被控設備間聯動關系的邏輯表達式。當系統中的探測設備報警或被控設備的狀態發生變化時，控制器可按照這些邏輯表達式自動對被控設備執行“立即啟動”、“延時啟動” 或“立即停動”操作。本系統聯動公式由等號分成前后兩部分，前面為條件，由用戶編碼、設備類型及關系運算符組成；后面為被聯動的設備，由用戶編碼、設備類型及延時啟動時間組成。
例一 ：01001103 + 02001103 = 01001213 00 01001319 10
表示：當010011號光電感煙探測器或020011號光電感煙探測器報警時，010012 號訊響器立即啟動，010013號排煙機延時10秒啟動。
例二 ：01001103 + 02001103 = ′ 01205521 00
表示：當010011號光電感煙探測器或020011號光電感煙探測器報警時，012055號新風機立即停動。
注意：
2 聯動公式中的等號有四種表達方式，分別為“=”、“= =”、“=′”、“= =′”。 若聯動公式中的等號為“=”， 聯動條件滿足時，控制點只有在“全部自動”的狀態下才可進行聯動操作（“=”為聯動啟動；“=′”為聯動停動）；若聯動公式中的等號為“= =”， 聯動條件滿足時，控制點在“部分自動”及“全部自動”狀態下均可進行聯動操作（“= =”為聯動啟動；“= =′”為聯動停動）。等號前后的設備都要求由用戶編碼和設備類型構成，類型不能缺省。關系符號有“與”、“或”兩種，其中“+”代表“或”，“×”代表“與”。等號后面的聯動設備的延時時間為0—99秒，不可缺省，若無延時需輸入“00”來表示，且聯動停動操作的延時時間必須為0秒。
2 聯動公式中允許有通配符，用“*”表示，可代替0－9之間的任何數字。通配符既可出現在公式的條件部分，也可出現在聯動部分。通配符的運用可合理簡
