輸入/輸出雙動作模塊 青鳥JBF6146-D
功能特點
內置微處理器；
24V直流電源輸入， 24V有源繼電器輸出；
通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1500m；
施工中建議使用雙絞線，導線截面積不小于1.5mm2；
回路信號處理電路與輸入/輸出檢測信號處理電路實現電氣隔離，接口穩定性高，抗干擾能力強；
電子編碼方式，可通過專用電子編碼器編址；
插拔式結構，易于施工、維護方便；
具備狀態監測和多種故障檢測功能。
技術參數列表
內容 | 技術參數 |
電源輸入電壓 | DC 16-30V |
回路總線 | 調制型，二總線，無極性 |
工作電流 | ＜0.1mA |
輸出容量 | DC24V/300mA |
編碼方式 | 電子編碼器編碼 |
編碼范圍 | 1-252 |
指示燈 | 監視：“運行”燈紅色閃亮，“輸出動作”燈紅色常亮。 動作并應答：“運行”燈紅色閃亮高亮，“輸出動作”燈熄滅。 故障：“運行”燈紅色連續閃亮兩次。 |
外形尺寸 | （長 ×寬×高）120mm× 82mm× 43mm |

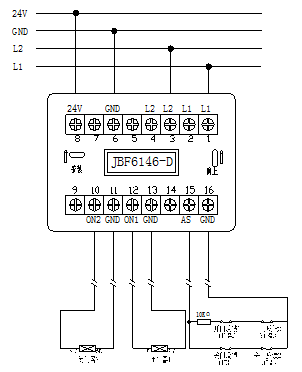

接線說明
L1（端子1、端子2）、L2（端子3、端子4）：接通回路總線，無極性；
2V(端子8)、GND(端子6)：接24V直流電源，有極性；
輸入功能：AS（端子15）、GND（端子16）：接應答（無源觸點）；
輸出功能：ON2(端子10)、ON1(端子12)、GND（端子11、13）：接被控設備。接口啟動前ON2(端子10)、ON1(端子12)持續輸出24V，接口啟動后，ON1端與GND端、ON2端與GND端不再輸出24V；
應用說明
該接口功能和JBF6142-D相似，但專門針對雙扇常開防火門設計，具備兩路控制輸出，可以同時控制雙開門的兩個電動閉門器，占用一個回路地址點。
