輸入接口模塊 青鳥JBF6131-D
功能特點
內置微處理器；
采用無極性二總線技術，最大通訊距離可達1500m；
回路總線應采用雙絞線，導線截面積不小于1.5mm2；
電子編碼方式，可通過專用電子編碼器編址；
具備線路故障檢測功能。
技術參數列表
內容 | 技術參數 |
回路總線 | 調制型，二總線，無極性 |
監視電流 | ≤0.25mA |
編碼方式 | 電子編碼器編碼 |
編碼范圍 | 1-252 |
輸入指示燈 | 監視狀態：“輸入動作”燈紅色閃亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。 反饋狀態：“輸入動作”燈紅色閃亮高亮。 |
外形尺寸 | （長 ×寬×高）85mm × 85mm× 41mm |

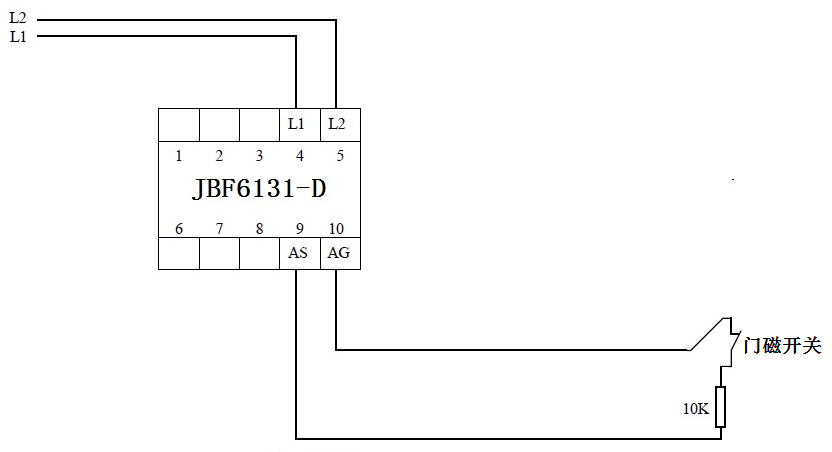

接線說明
L1（端子4）、L2（端子5）連接回路總線，無極性；
AS（端子9）、AG（端子10連接門磁開關（無源觸點）；
連接在輸入接口模塊AS和AG端子上的門磁開關的動斷端必須與10KΩ終端電阻串接使用；
應用說明
該輸入接口模塊主要用于對常閉防火門進行監視，接收門磁開關的動作信號，用以判斷常閉防火門是否動作，并將信息上傳給防火門監控器進行顯示、報警。模塊應安裝在防火門的附近，每扇防火門配置一只JBF6131-D輸入接口模塊。
